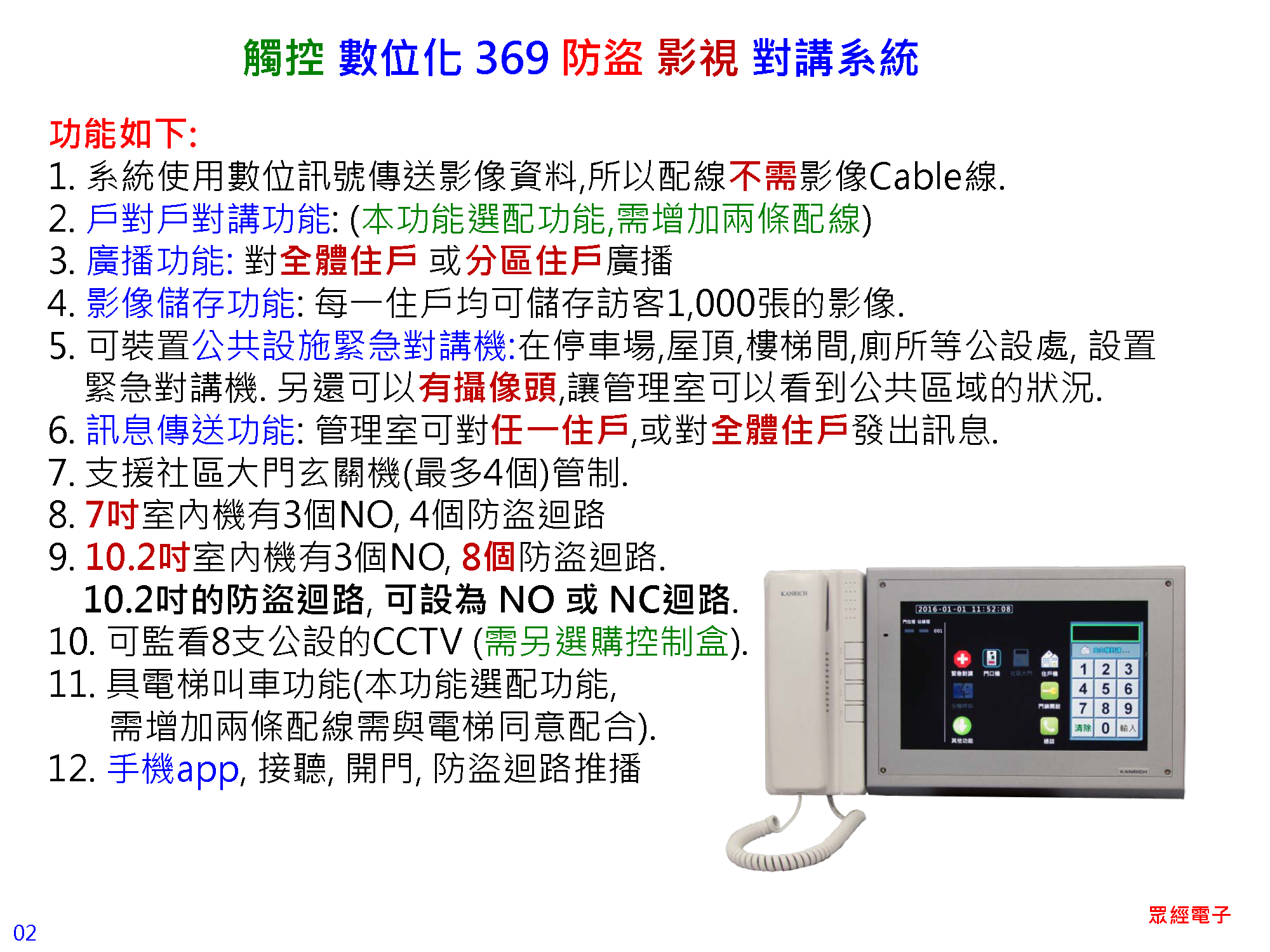

369功能說明 :
1.
系統使用數位訊號傳送影像資料,所以配線不需影像Cable
2.
戶對戶對講功能: (本功能選配功能,需增加兩條配線)
3.
廣播功能對全體住戶 或分區住戶廣播
4.
影像儲存功能每一住戶均可儲存訪客1,000張的影像
5.
可裝置公共設施緊急對講機:在停車場,屋頂,樓梯間,廁所等公設處, 設置緊急對講機另還可以有攝像頭,讓管理室可以看到公共區域的狀況
6.
訊息傳送功能管理室可對任一住戶,或對全體住戶發出訊息
7.
支援社區大門玄關機(最多4)管制
8. 7
吋室內機有3NO, 4個防盜迴路
9. 10.2
吋室內機有3NO, 8個防盜迴路, 10.2吋的防盜迴路, 可設為 NO NC迴路
10.
可監看8支公設的CCTV (需另選購控制盒
)
11.
具電梯叫車功 能 (本功能選配功能,需增加兩條配線需與電梯同意配合)

12. 手機 app, 接聽, 開門, 防盜警報迴路推播

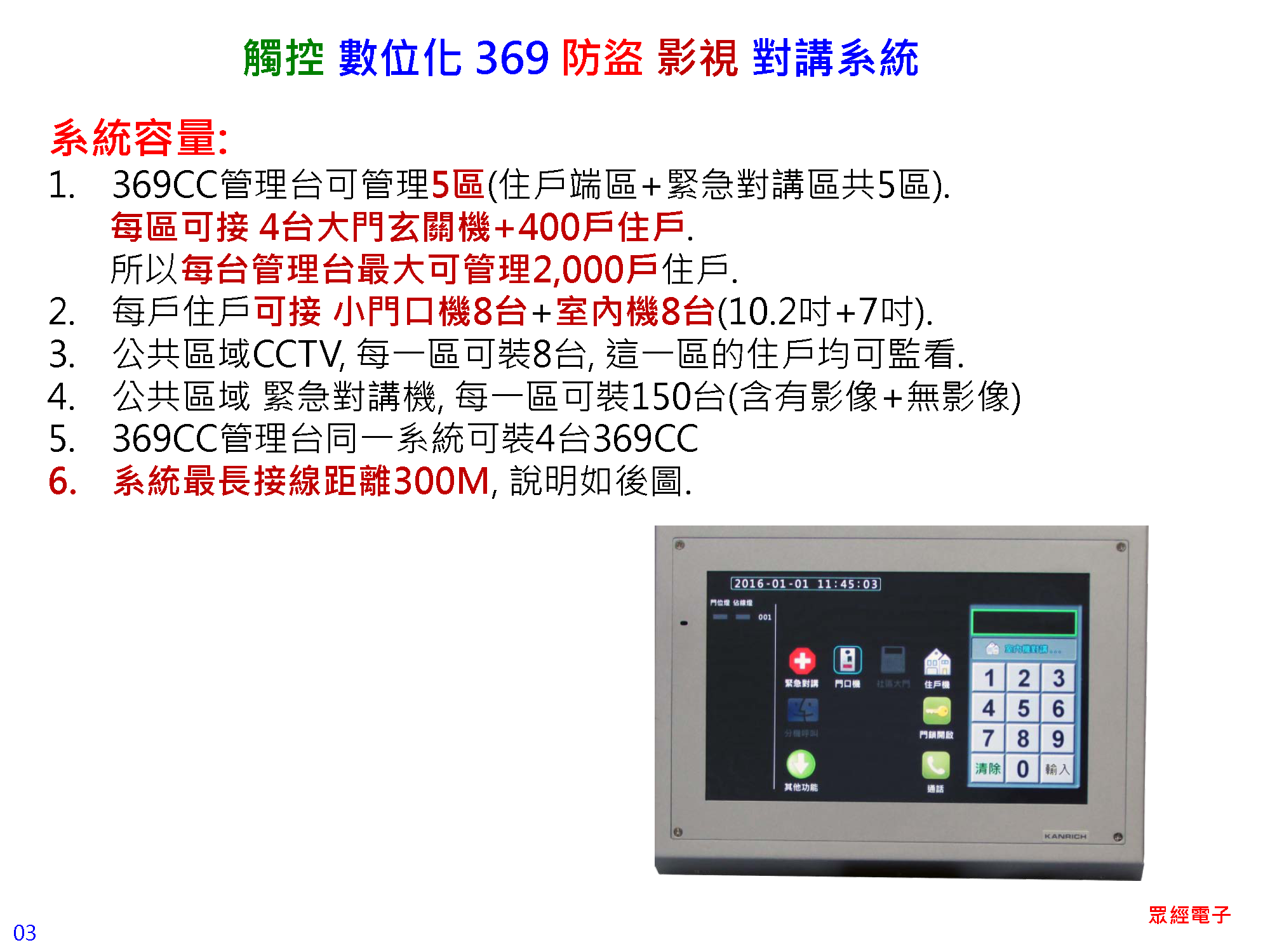

369系統容量 :
1. 369CC
管理台可管理5(住戶端區+緊急對講區共5)

每區可接 4台大門玄關機+400戶住戶
    所以每台管理台最大可管理2,000戶住戶
2.
每戶住戶可接 小門口機8+室內機8(10.2+7)
3.
公共區域CCTV, 每一區可裝8, 這一區的住戶均可監看
4.
公共區域 緊急對講機, 每一區可裝150(含有影像+無影像)
5. 369CC
管理台同一系統可裝4369CC
6. 系統最長接線距離300M, 說明如後圖

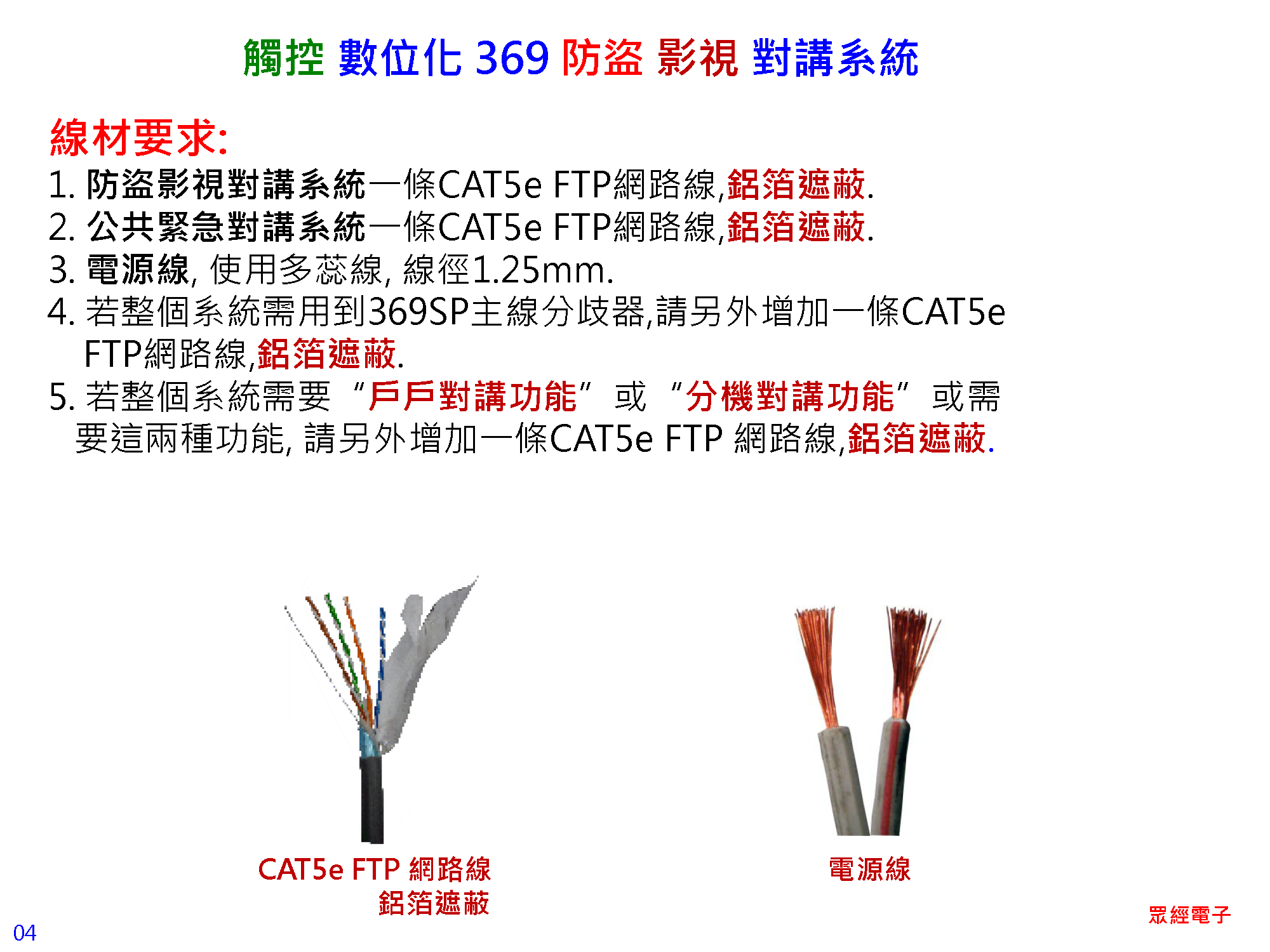

369線材要求:
1.
防盜影視對講系統一條CAT5e FTP網路線,鋁箔遮蔽
2.
公共緊急對講系統一條CAT5e FTP網路線,鋁箔遮蔽
3.
電源線, 使用多蕊線, 線徑1.25mm
4.
若整個系統需用到369SP主線分歧器,請另外增加一條CAT5e  FTP網路線,鋁箔遮蔽
5.
若整個系統需要“戶戶對講功能”或“分機對講功能”或需要這兩種功能, 請另外增加一條CAT5e FTP 網路線,鋁箔遮蔽

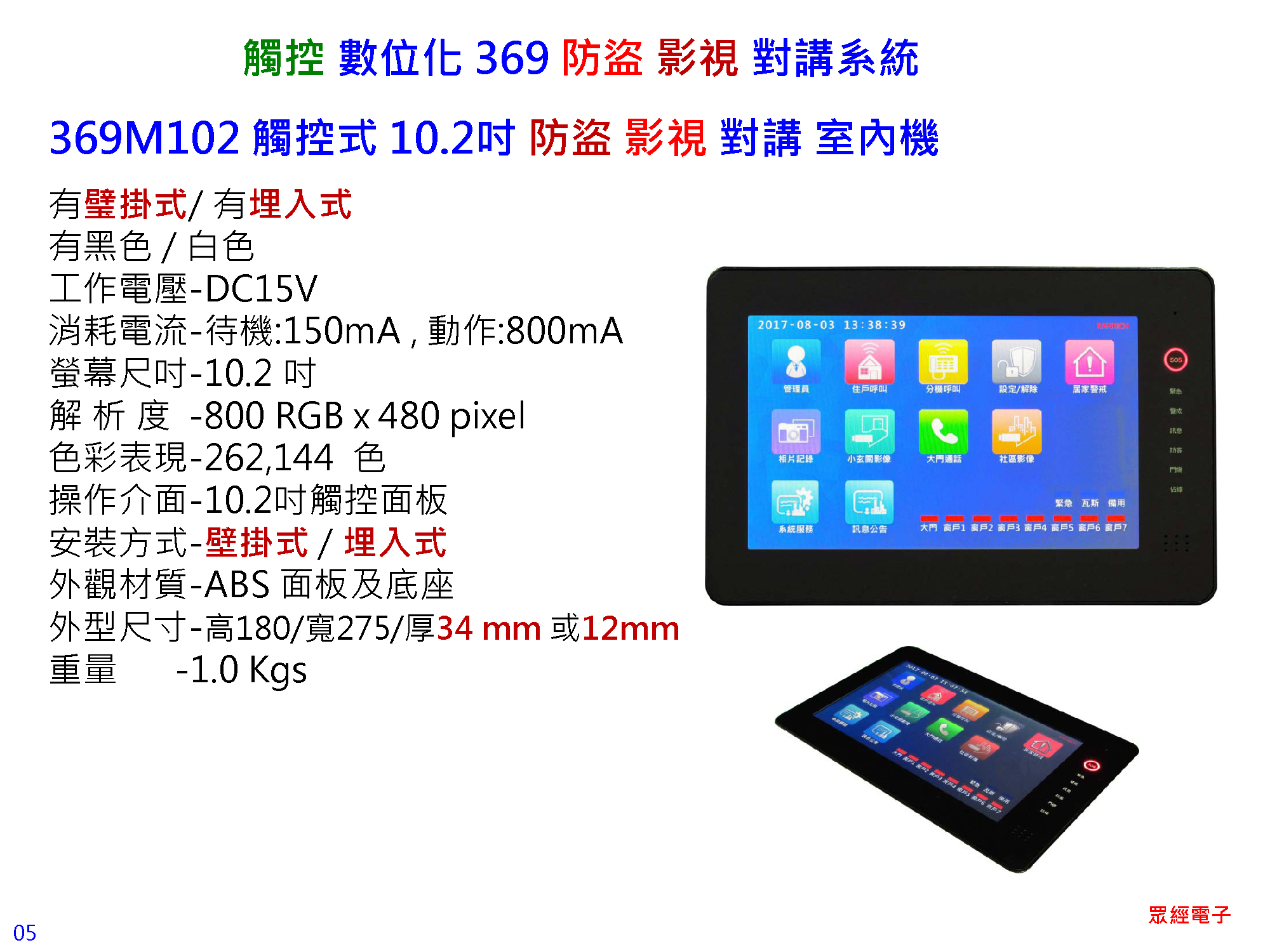

369M102 觸控式 10.2吋 防盜影視 對講 室內機:
有璧掛式/ 有埋入式
有黑色 / 白色
工作電壓
-DC15V
消耗電流-待機:150mA , 動作:800mA
螢幕尺吋-10.2
解 析 度  -800 RGB x 480 pixel
色彩表現-262,144
操作介面-10.2吋觸控面板
安裝方式-壁掛式 / 埋入式
外觀材質-ABS 面板及底座
外型尺寸-180/275/34 mm 12mm
重量
        -1.0 Kgs

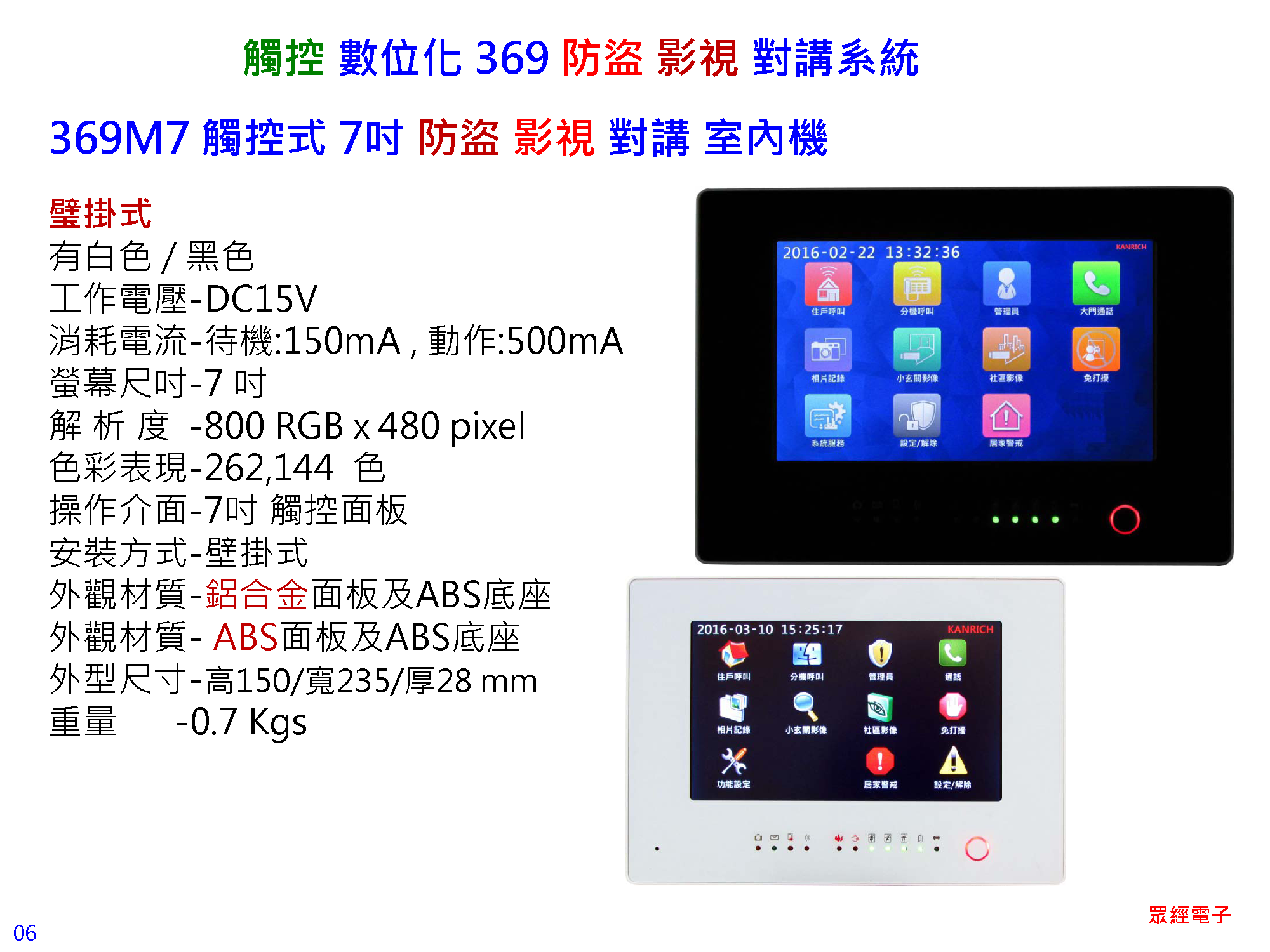

369M7 觸控式 7吋 防盜 影視 對講 室內機:
璧掛式
有白色 / 黑色
工作電壓-DC15V
消耗電流-待機:150mA , 動作:500mA
螢幕尺吋-7
解 析 度  -800 RGB x 480 pixel
色彩表現-262,144
操作介面-7吋觸控面板
安裝方式-壁掛式
外觀材質-鋁合金面板及ABS底座
外觀材質- ABS面板及ABS底座
外型尺寸-150/235/28 mm
重量
  -0.7 Kgs

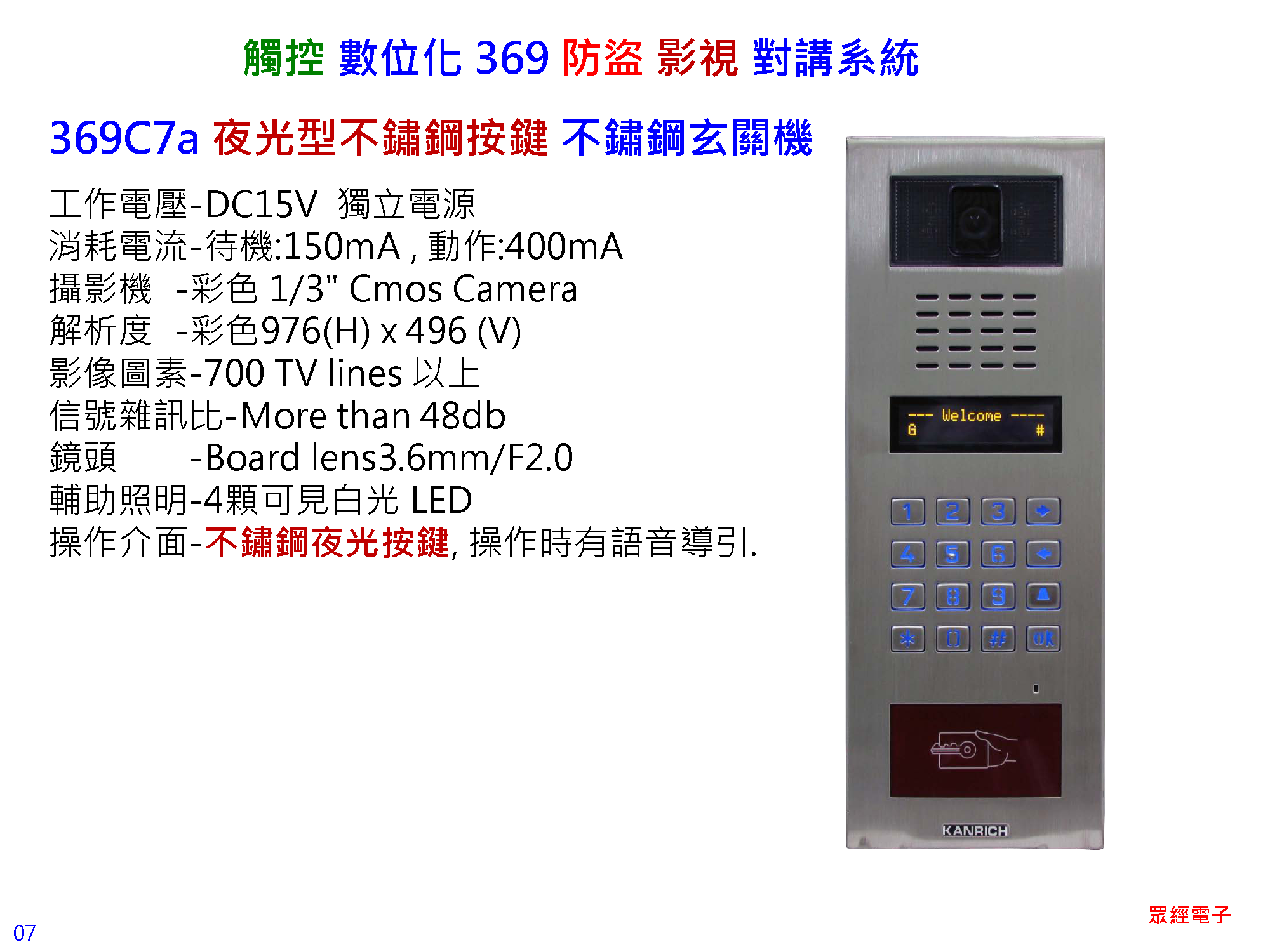

369C7a 夜光型不鏽鋼按鍵 不鏽鋼玄關機:
工作電壓-DC15V  獨立電源
消耗電流-待機:150mA , 動作:400mA
攝影機        -彩色 1/3" Cmos Camera
解析度        -彩色976(H) x 496 (V)
影像圖素-700 TV lines 以上
信號雜訊比-More than 48db
鏡頭        -Board lens3.6mm/F2.0
輔助照明-4顆可見白光 LED
操作介面-不鏽鋼夜光按鍵, 操作時有語音導引

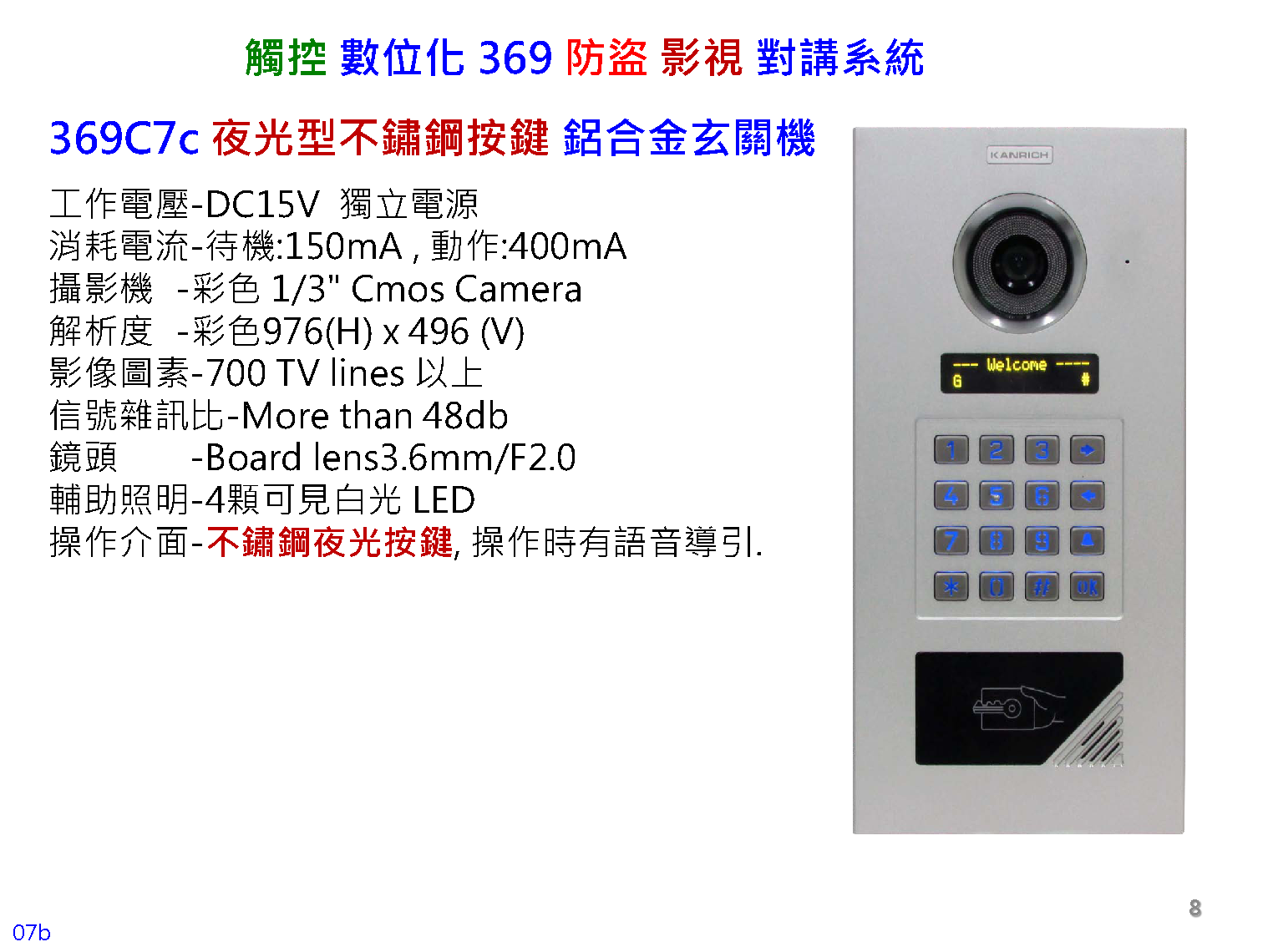

369C7c 夜光型不鏽鋼按鍵 鋁合金玄關機:
工作電壓-DC15V  獨立電源
消耗電流-待機:150mA , 動作:400mA
攝影機        -彩色 1/3" Cmos Camera
解析度        -彩色976(H) x 496 (V)
影像圖素-700 TV lines 以上
信號雜訊比-More than 48db
鏡頭        -Board lens3.6mm/F2.0
輔助照明-4顆可見白光 LED
操作介面-不鏽鋼夜光按鍵, 操作時有語音導引

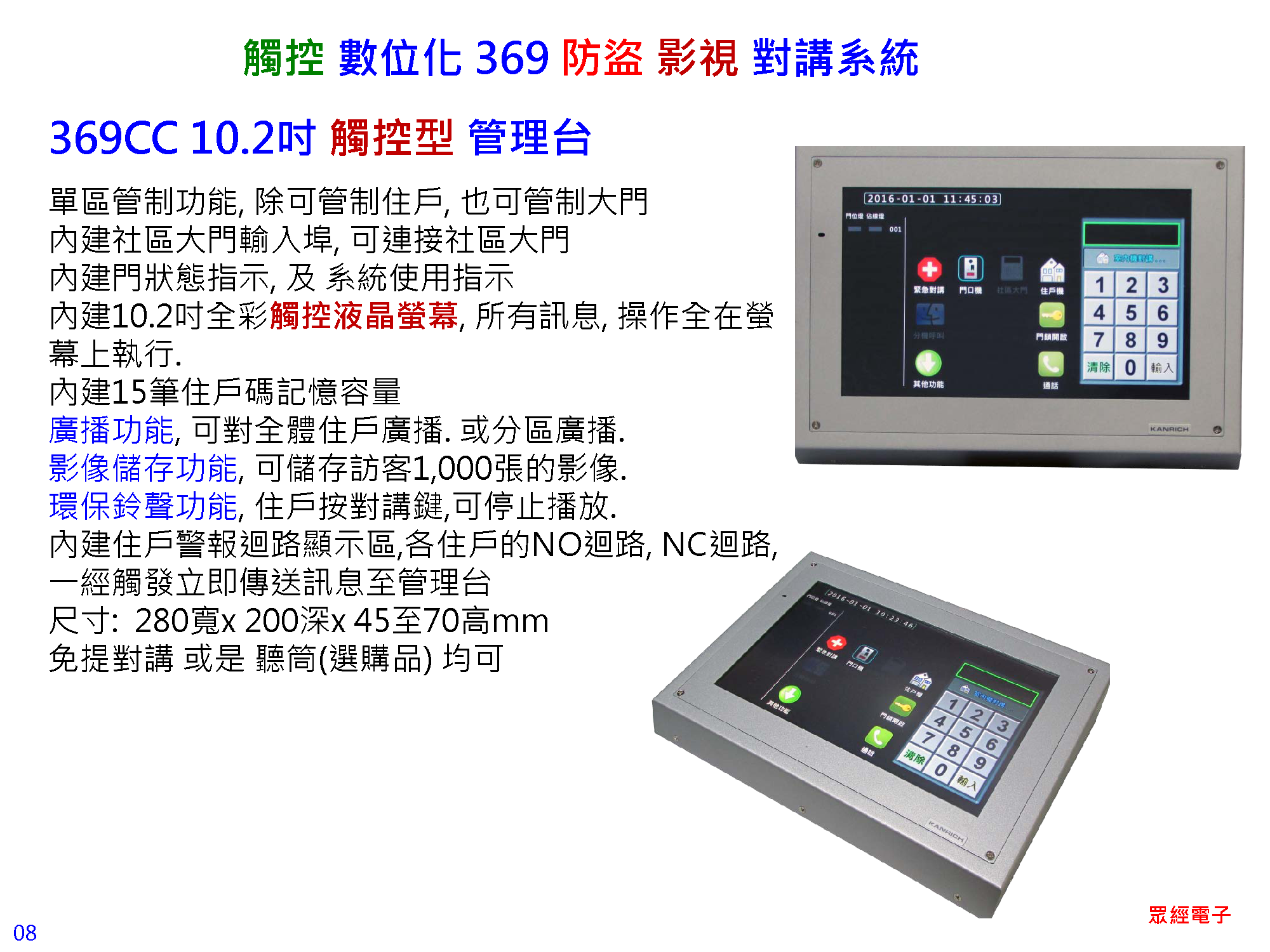

369CC 10.2吋 觸控型 管理台:
單區管制功能, 除可管制住戶, 也可管制大門
內建社區大門輸入埠, 可連接社區大門
內建門狀態指示, 及 系統使用指示
內建10.2吋全彩觸控液晶螢幕, 所有訊息, 操作全在螢幕上執行
內建15筆住戶碼記憶容量
廣播功能, 可對全體住戶廣播. 或分區廣播
影像儲存功能, 可儲存訪客1,000張的影像
環保鈴聲功能, 住戶按對講鍵,可停止播放
內建住戶警報迴路顯示區,各住戶的NO迴路, NC迴路, 一經觸發立即傳送訊息至管理台
尺寸:  280x 200x 4570mm
免提對講 或是 聽筒(選購品) 均可

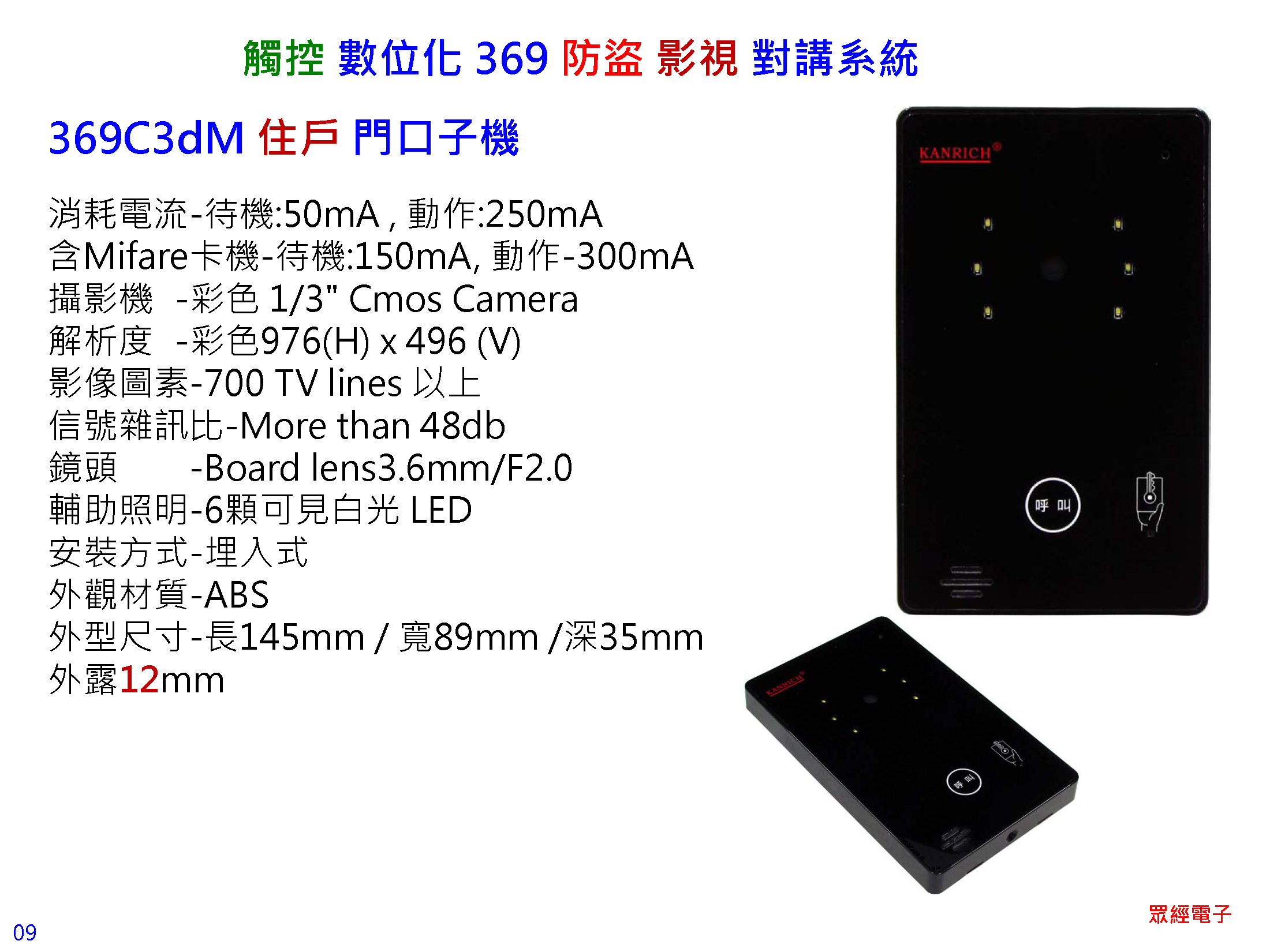

369C3dM 住戶 門口子機:
消耗電流-待機:50mA , 動作:250mA
Mifare卡機-待機:150mA, 動作-300mA
攝影機        -彩色 1/3" Cmos Camera
解析度        -彩色976(H) x 496 (V)
影像圖素-700 TV lines 以上
信號雜訊比-More than 48db
鏡頭        -Board lens3.6mm/F2.0
輔助照明-6顆可見白光 LED
安裝方式-埋入式
外觀材質-ABS
外型尺寸-145mm / 89mm /35mm
外露
12mm

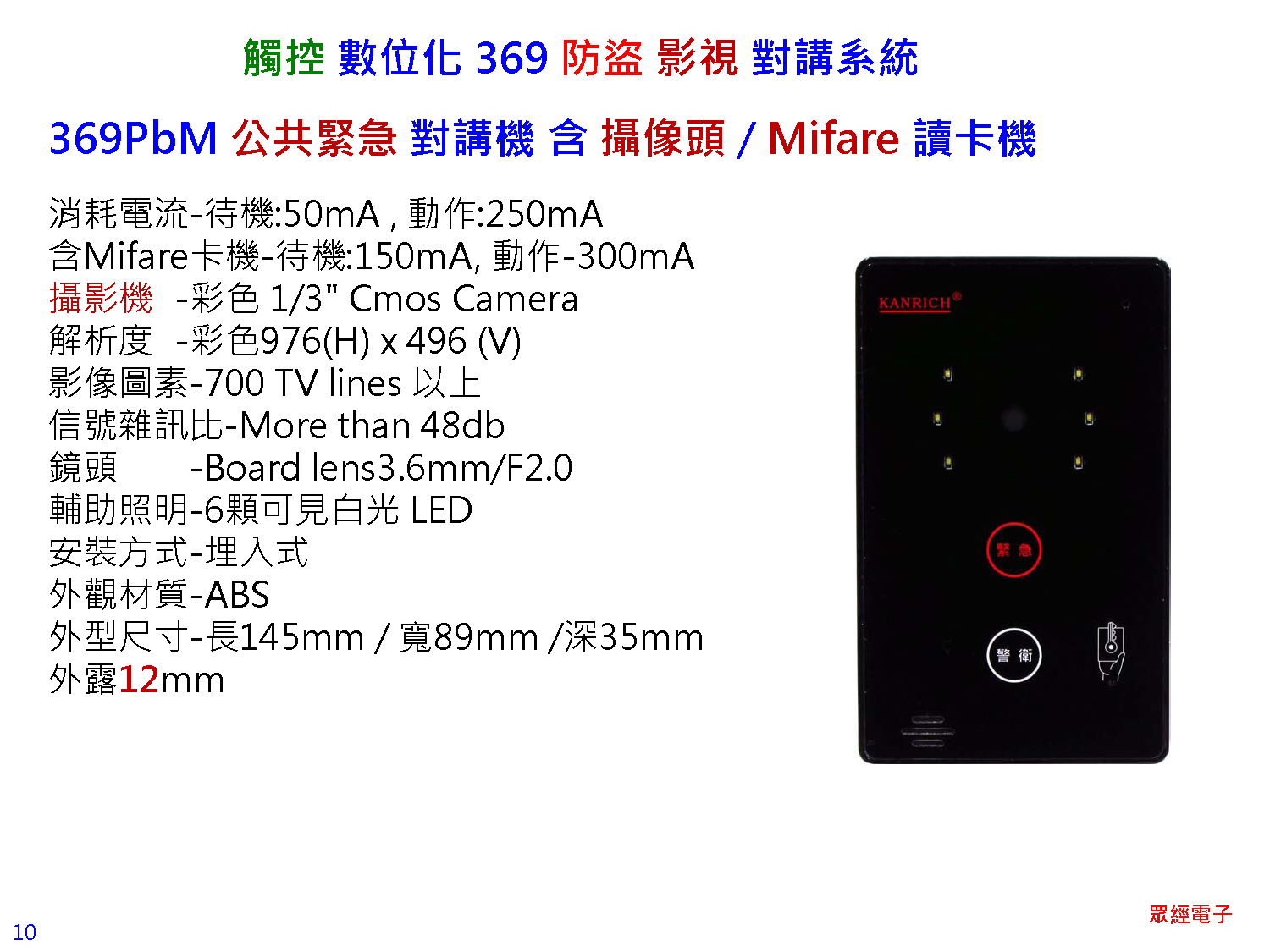

369PbM 公共緊急 對講機 含 攝像頭 / Mifare 讀卡機:
消耗電流-待機:50mA , 動作:250mA
Mifare卡機-待機:150mA, 動作-300mA
攝影機        -彩色 1/3" Cmos Camera
解析度        -彩色976(H) x 496 (V)
影像圖素-700 TV lines 以上
信號雜訊比-More than 48db
鏡頭        -Board lens3.6mm/F2.0
輔助照明-6顆可見白光 LED
安裝方式-埋入式
外觀材質-ABS
外型尺寸-145mm / 89mm /35mm
外露
12mm

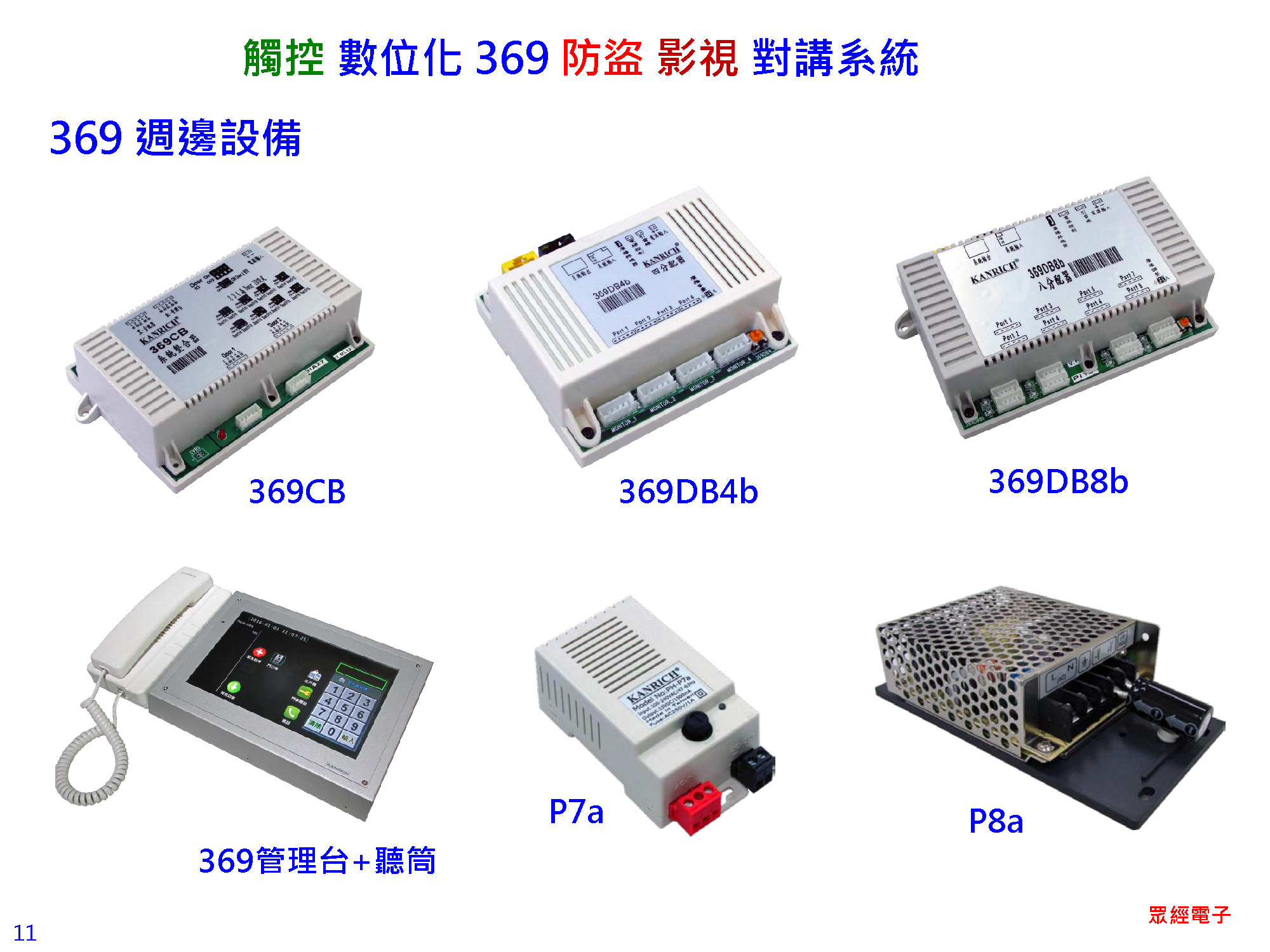

369 週邊設備

369

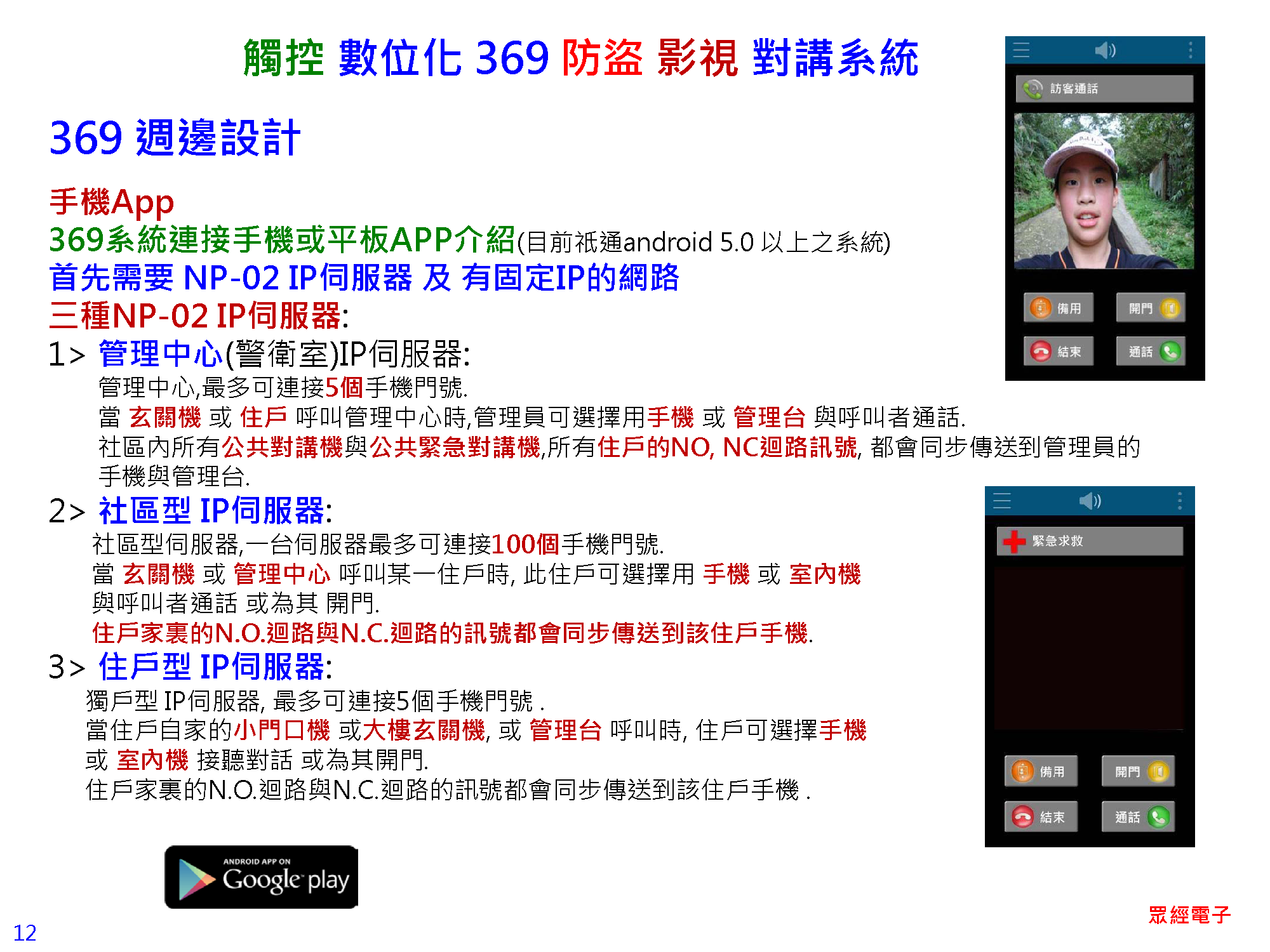

週邊設計, 手機App

369

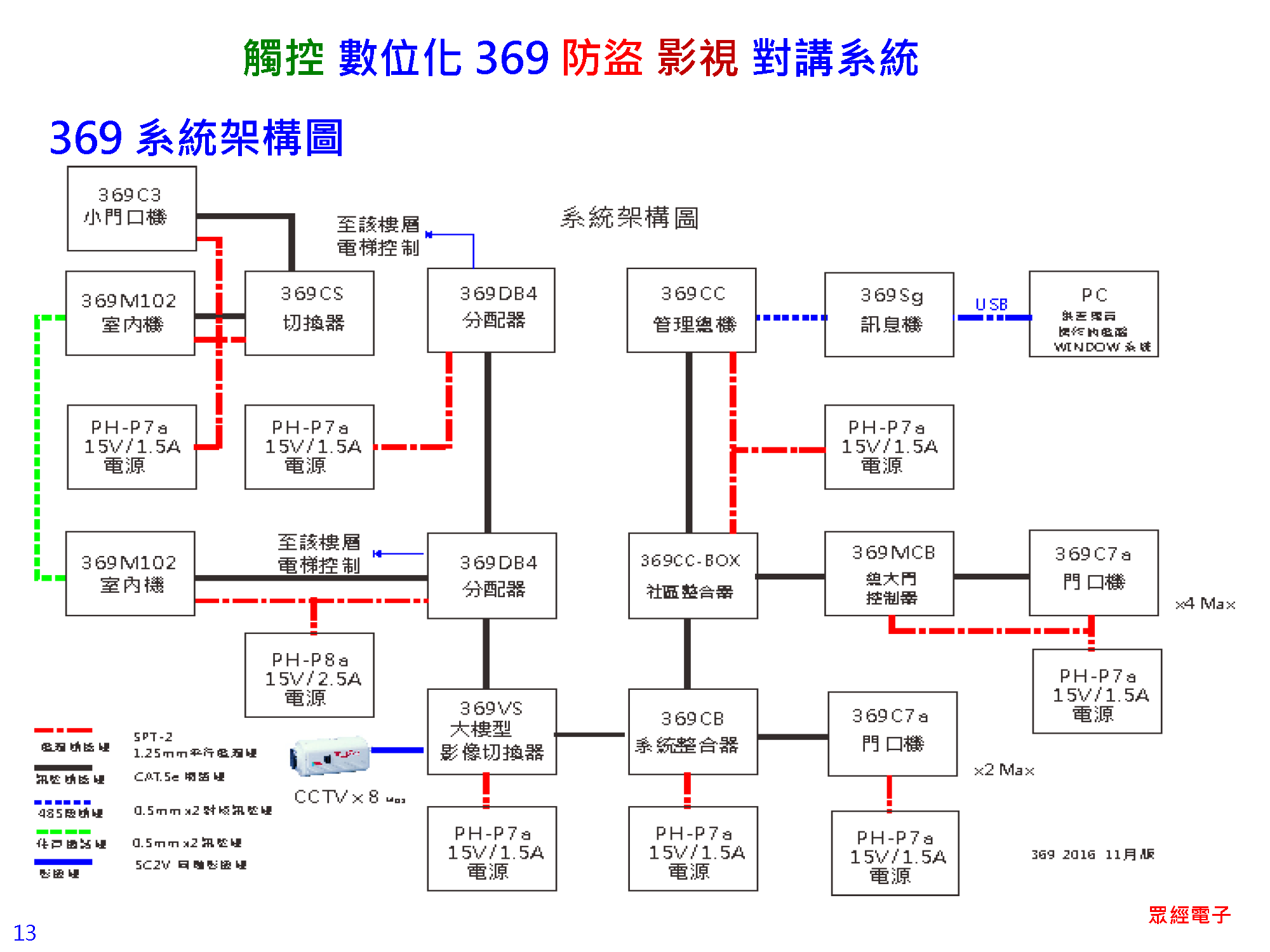

系統架構圖

369

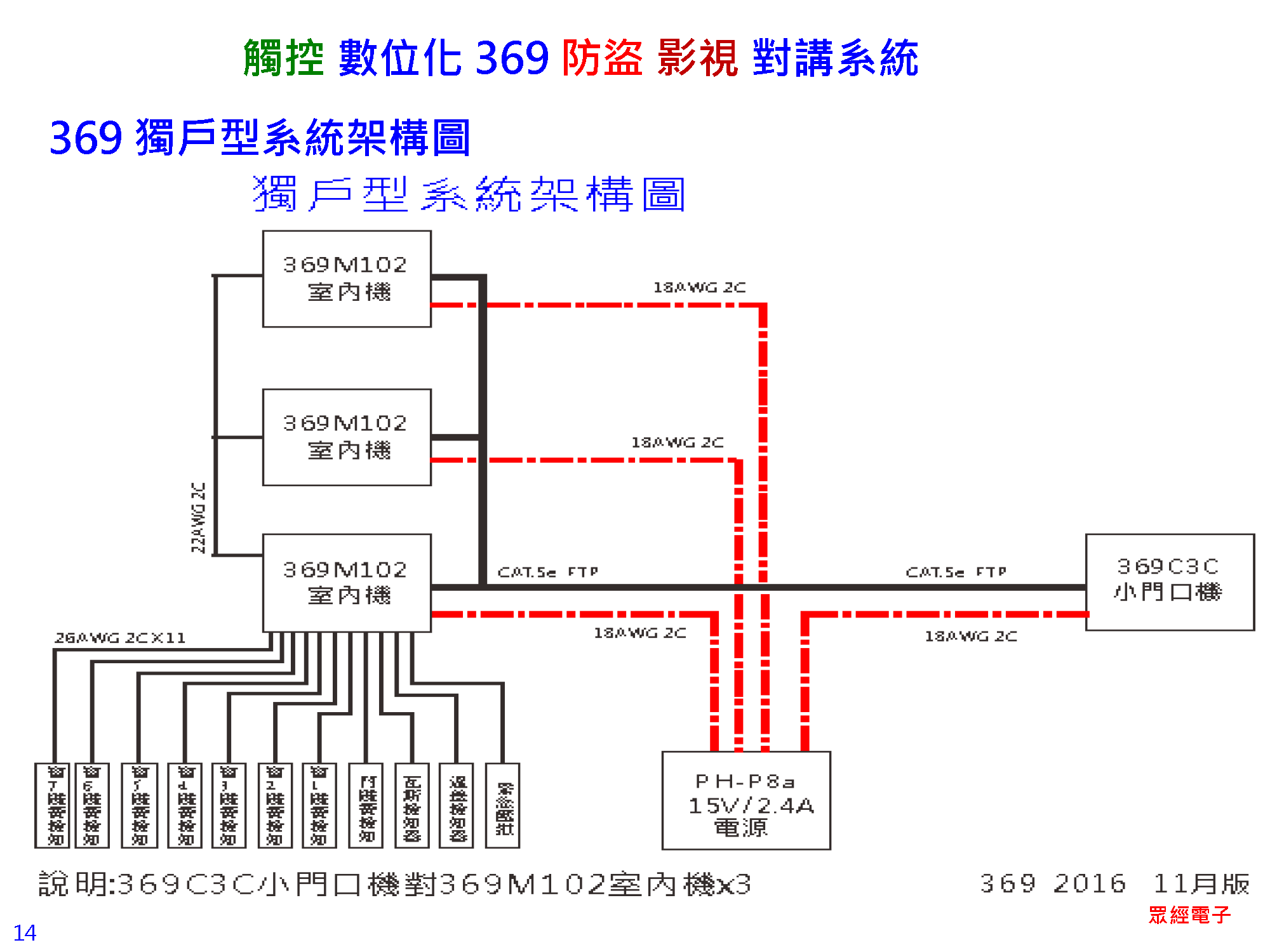

獨戶型系統架構圖

369

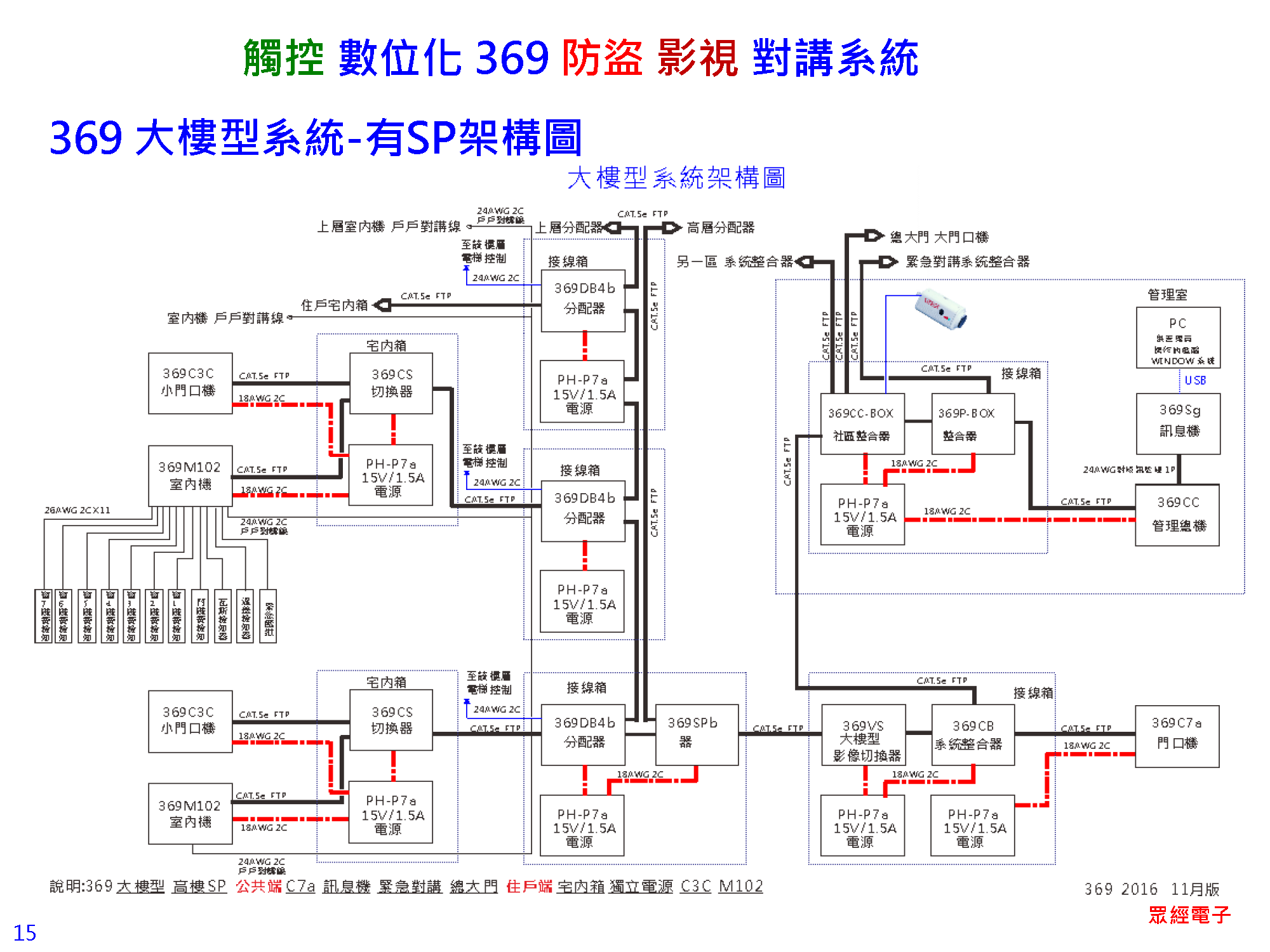

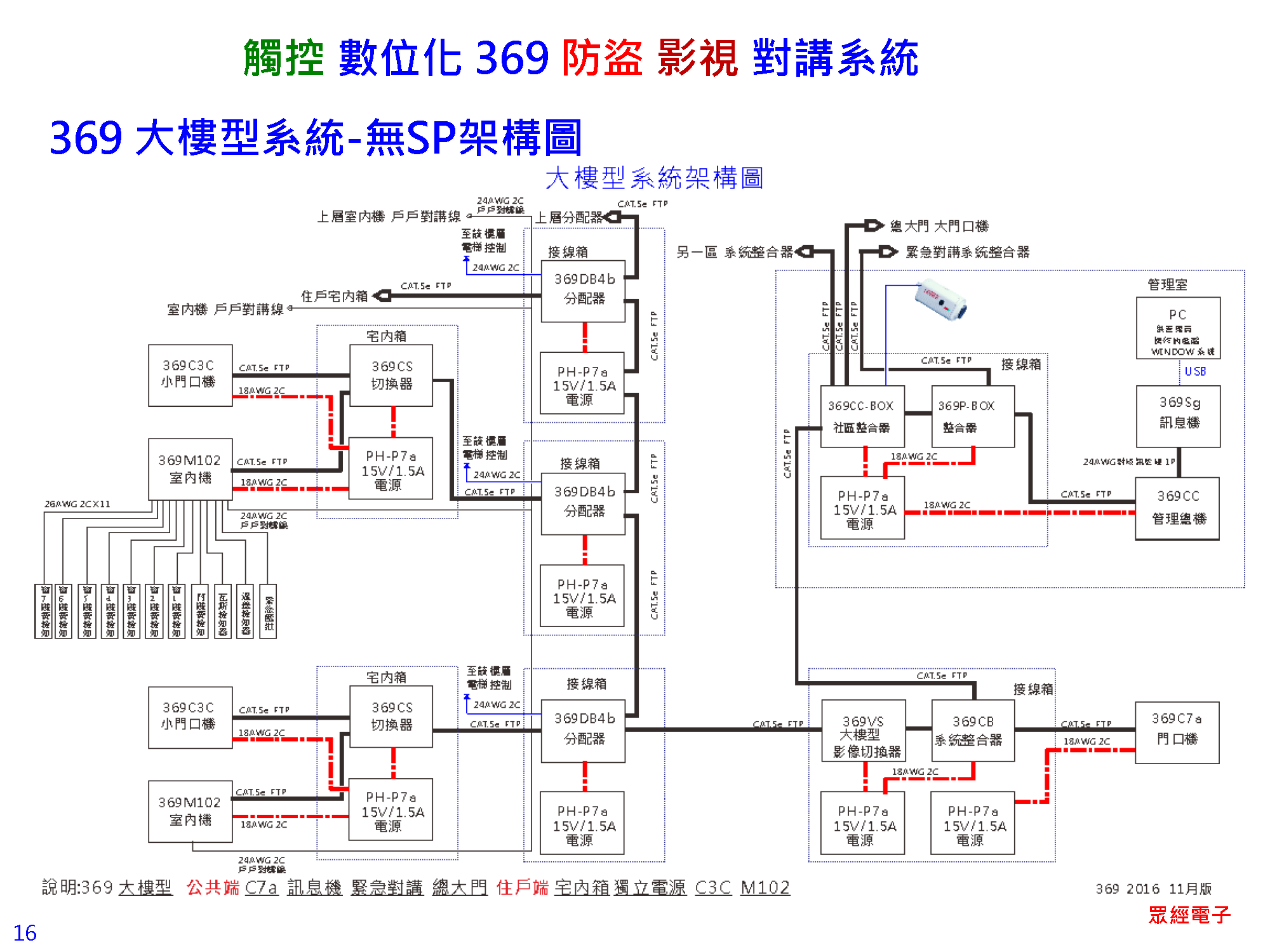

大樓型系統-SP架構圖

369
大樓型系統-SP架構圖

369

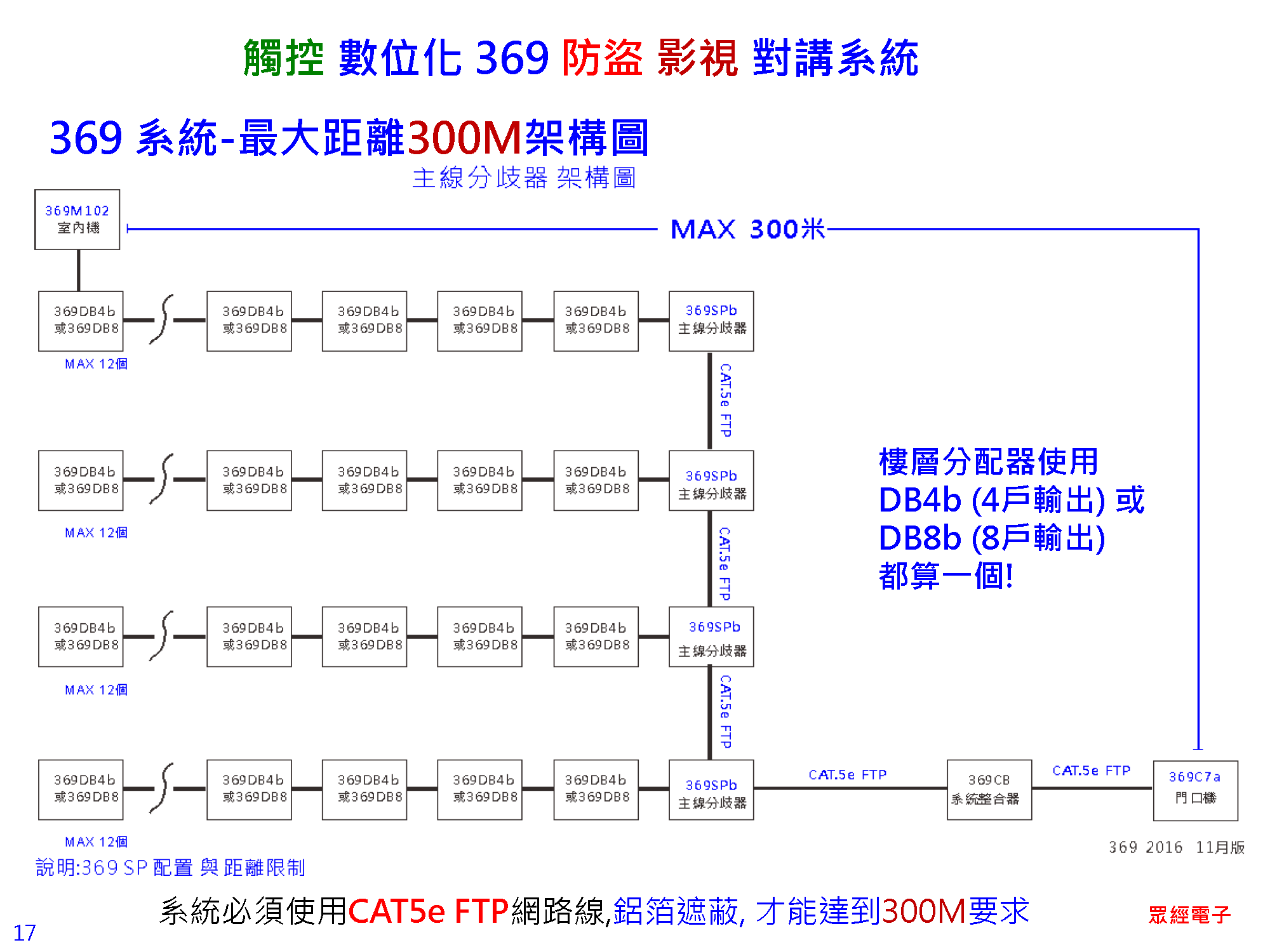

系統-最大距離300M架構圖


PDF file

Youtube
369系統 各部品說明

369中文系統說明
http://youtu.be/auDnYp_Zf5k

369 system 中文
http://youtu.be/VP9RwCp6yuo

369M7 7吋室內機 中文防盜迴路說明
http://youtu.be/k7zy45Hl78w

369C7b 玄關機+ 369M7 7吋室內機
http://youtu.be/HRmAf_yIJl4

369M102 10.2吋室內機 保全說明
http://youtu.be/zkLsYb3HTEQ

369M102 10.2吋室內機 對講說明
http://youtu.be/Eju9t_jrFZE

369M102 的固定在牆壁方式--雙聯盒轉板安裝
http://youtu.be/3gU0WO9_6no

369M7 7吋室內機
http://youtu.be/xb4wKpDRhrg

369M7 7吋室內機 保全防盜迴路說明
http://youtu.be/cyVgmonxX_o

369M7 7吋室內機對講系統說明
http://youtu.be/VwUSv5DSltg

369CC 10.2吋觸控管理台
http://youtu.be/pZr0DrT2B04

369CC 10.2吋觸控管理台 操作使用說明
http://youtu.be/2YOy8-opVMs

369CC 10.2吋觸控管理台 選購聽筒說明
http://youtu.be/xodQa_4O1uE

369CB 系統整合器 安裝說明
http://youtu.be/n40zdt_Btac

369DB 樓層分配器 安裝說明
http://youtu.be/Me3-z9BeUMY

369CC Box 安裝說明
http://youtu.be/o67uefuZwaM

369公共區域緊急對講系統
http://youtu.be/qPw7Z7ynAAc

369系統使用RJ45接頭時之轉換線說明
http://youtu.be/b91Ji8lrG7I

369系統簡易接線說明
http://youtu.be/vlt3uUGFb3g

369公共緊急對講機設碼程序Pbx1
https://www.youtube.com/watch?v=mvZOMgFBgKY&feature=youtu.be

369公共緊急對講機設碼程序Pbx2
https://www.youtube.com/watch?v=mR1Y9yde-XA&feature=youtu.be

2014 台北安防展 -眾經電子
http://youtu.be/xlrHpwc4gQA

2014 台北安防展-眾經電子展覽的產品
http://youtu.be/CbTp7d_kWmw

2013 Taipei SeCuTech Chinese
http://youtu.be/eHPuhqIStRs

所有網頁功能規範僅供參考, 詳細之功能規範請洽本公司業務人員確認
