大樓型 傳統配線/數位配線 影視對講系統
大樓型 保全防盜影視數位影視對講系統

1. PH-855 數位影視對講系統,可選擇彩色/黑白系統或共容於系統
2. PH-855CC管理台可外接LCD螢幕,可監看多台門口機.並可分別開啟多棟門口機之電鎖
3. PH-855CC管理台可外接CCTV攝影機,並供電給CCTV,如此住戶與警衛員對講時,透過CCTV可清楚看到管理狀況
4. 主門口機採數字型或按鍵型兩種供客戶選擇.全部採用SUS304不鏽鋼或鋁合金外殼,堅固又美觀
5. 為了保證不會任一住戶故障或異常而影響整個系統之運作,我們研發了

智慧型控制器,以確保系統之正常運作
6. 本系統可視,不可視並容於同一系統
7. 每戶可增設分機
8. 每一住戶可增設可視或不可視住戶門口對講門鈴
9. 室內機有監看多台門口機之功能.住戶碼以[CPU]崁入,提昇呼叫成功率90%以上
10. 可接7個共同大門或社區總大門.一個系統最大容量為9,999戶
11. 簡單的配線方式3(訊號線)+2(電源線) + 1(3C2V影像線)

PH-855C7 彩色不袗數位式玄關機
PH-855C8 彩色不袗數位式玄關機+易卡通 (EM 或 Mifare)


不袗按鍵
面板-SUS316
PH-855C7 動化展示
電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 500mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED
材質: 不鏽鋼
安裝方式: 埋入式
尺寸:
含預埋盒:
325x120x80mm (含埋盒)
機器本體: 325x120x60mm
材數: 0.13 才
重量: 1.5 公斤(不含預埋盒)
安裝時需有埋盒

不鏽鋼按鍵背光
可儲存500筆開門密碼, 每筆可1至12位數
歐式格調 + 可將住戶英文名字記憶起來


不袗按鍵
面板-SUS316

電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 500mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: SUS304不鏽鋼
安裝方式: 埋入式
尺寸: 300x200x75mm (含埋盒)
材數: 0.25 才
重量: 2.9 公斤(不含預埋盒)
安裝時需有埋盒

不袗之 按鍵 + 背光 + 面板
可儲存500筆開門密碼, 每筆可1至12位數
歐式格調 + 可將住戶英文名字記憶起來
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用

PH-855C5 彩色鋁按鍵機 10戶按鍵型
PH-855K2 20戶按鍵機


面板:鋁合金
內盒:SUS316
不鏽鋼
1至10戶用門口按鍵機
電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 500mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)

325x120x60mm(不含預埋盒)

材數: 0.13 才
重量: 1.5 公斤
需要預埋盒

1至20戶用按鍵機 (配合855C5使用)
電源: 由855C5供應,1 到 20 戶用按鍵
按鍵有LED背光導引
材質: 鋁合金髮線處理

安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)

325x120x60mm(不含預埋盒)

材數: 0.13 才
重量: 1.0 公斤
需要預埋盒
PH-855C15 彩色塑按鍵+易卡通 (EM 或 Mifare)
PH-855K3 8戶 按鍵機



電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 500mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x105x37mm

材數: 0.13 才
重量: 0.6 公斤
不需要預埋盒
含一個按鍵可當獨戶型使用或當呼叫管理員鈕
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用



1至8戶用按鍵機 (配合368C15使用)
電源:
由368C15供應, 8戶用按鍵
可加住戶名片紙
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x52x37mm

材數: 0.10 才
重量: 0.3 公斤
不需要預埋盒

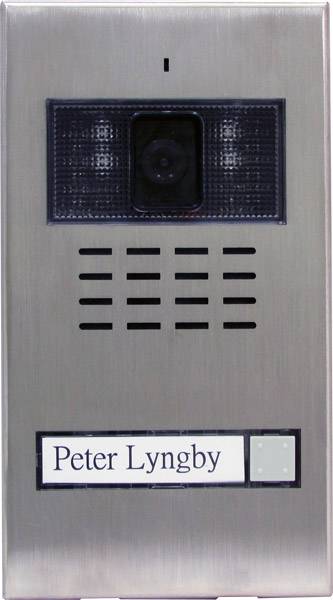

PH-855C10ss 彩色不袗 玄關機
PH-855C10AL 彩色鋁 鍵 玄關機

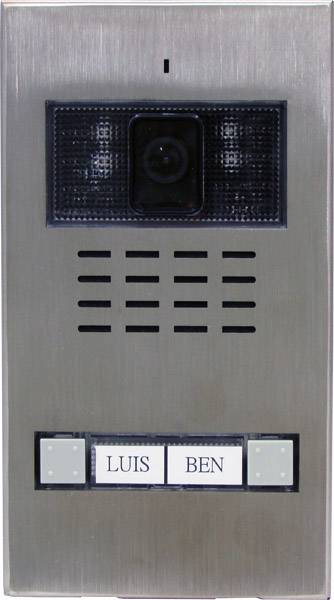

一排兩戶

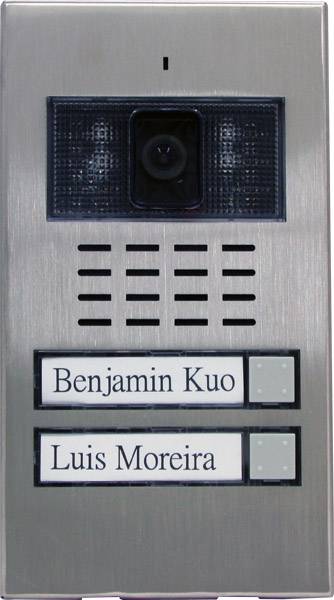

兩排兩戶

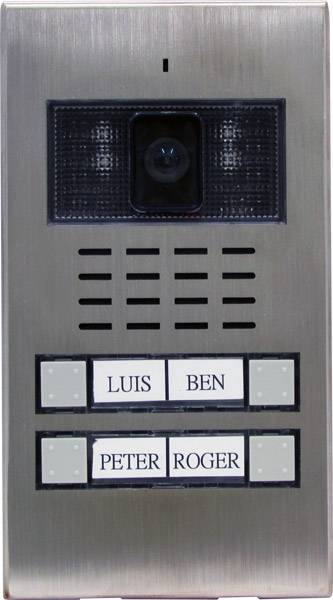

兩排四戶

 可用於1戶到4戶
(安裝於戶外,須有雨遮)

電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 300mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: SUS316不鏽鋼
安裝方式: 埋入

尺寸: 182x100x55mm
露出: 14mm
材數: 0.07 才
重量: 0.5 公斤
需要預埋盒

1至2戶用門口按鍵機
電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 300mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸: 240x120x60mm
材數: 0.4 才

重量: 0.8 公斤
安裝時需有埋盒
鋁合金外殼, 背光名牌
PH-855C3AL 住戶小門口機
PH-855C11 住戶小門口機

電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 300mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸: 240x120x60mm
材數: 0.4 才

重量: 0.8 公斤
安裝時需有埋盒
鋁合金外殼, 背光名牌

電源: DC 15V 600mA
消耗電流: 待機 25mA   動作 300mA
攝影機: 彩色1/3" Board Camera
解析度: 976 (H)x 496 (V)
水平解析度: 700 TV LINE
信號雜訊比: More than 50db
影像圖素: 484,096  Pixels攝影機
最大視角: 92
輔助照明: 4顆可見白光 LED

安裝方式: 壁掛
材質: ABS塑材
尺寸: 128X84X34
材數: 0.2 才

重量: 0.5 公斤
PH-855M7  7吋免提 室內機
PH-855Mi 4吋 影視 對講室內機



7吋免持聽筒對講影視室內機
電源
: DC15V

螢幕:
最新廣視角 彩色 7"液晶面板(16比9)
解析度:
1440H X 234V dot
有效區域: 154.08(W)x86.58(H)(mm)
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲: 叮噹聲
有留言指示功能
耗電量: 待機 100mA. 操作中550mA
通信介面: 影像- 75Ω 1.0 Vpp
材質: 鋁合金面板+ABS塑材下蓋
安裝方式: 壁掛式
接線: 數位4訊號線+1影像線+2 電源線
尺寸:
235/150/25 mm
包裝: 0.5 才
重量: 1.0 kg
壁掛式,不需要預埋盒

4吋免持聽筒對講影視室內機
電源
: DC15V
螢幕:
最新廣視角 彩色4"液晶面板
解析度: 960HX234V dot

有效區域: 82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量: 待機 70mA. 操作中450mA
通信介面: 影像- 75Ω 1.0 Vpp
材質: ABS塑材
安裝方式: 壁掛式
接線:
數位4訊號線+1影像線+2 電源線
尺寸: 170/130/35 mm
包裝: 0.3

重量: 0.5 kg

側蓋有三種顏色供選擇
選購品: 預埋盒, 桌上型支架
PH-855M35  3.5吋免持 室內機
 PH-855M 4吋彩色聽筒室內機

 3.5吋免持聽筒對講影視室內機
電源
: DC15V

螢幕: 彩色- 3.5"TFT LCD面板

解析度:
430(H)*234(V) dot
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量: 待機 40mA. 操作中350mA
通信介面: 影像- 75Ω 1.0 Vpp
材質: ABS塑材
安裝方式: 壁掛式
接線:
數位4訊號線+1影像線+2 電源線
尺寸:
189/129/30 mm
包裝: 0.3

重量: 0.31kg

4吋 聽筒式 對講影視室內機
電源
: DC15V
螢幕: 彩色- 4"TFT LCD面板

解析度: 960HX234V dot

有效區域: 82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度
呼叫鈴聲:
叮噹聲
有留言指示功能
耗電量: 待機 70mA. 操作中450mA
通信介面: 影像- 75Ω 1.0 Vpp
材質: ABS塑材
安裝方式: 壁掛式
接線:
數位4訊號線+1影像線+2 電源線
尺寸:
220/195/50 mm
包裝: 0.3

重量: 1.5 kg
PH-855Mg 純對講 免提 室內機
PH-855M3 純對 講聽 筒室內機

免持聽筒對講室內機
電源: DC15V

呼叫鈴聲: 叮噹聲
有留言指示功能
耗電量:
待機70mA.操作中200mA.
接線:
數位4訊號線+2電源線
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 210X95X40 mm

包裝: 0.2

重量: 0.5 kg

聽筒式 對講室內機
電源: DC15V

呼叫鈴聲: 叮噹聲
有留言指示功能
耗電量:
待機70mA.操作中200mA.
接線:
數位4訊號線+2電源線
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 200X100X45 mm

包裝: 0.2

重量: 0.4 kg
PH-NP 不袗名牌板
PH-855CC 管理總機

可加掛於各式玄關機旁
住戶住址及住戶代碼可書寫於此讓訪客一目了然的呼叫到住戶
尺寸與368C7相同
尺寸: 325x120x15mm
材質: SUS304不鏽鋼
安裝方式: 壁掛式

具10區管制功能, 除可管制住戶, 也可管制大門
內建門狀態指示, 及系統使用指示
內建八位元6段數字顯示器 兩組, 上為接收顯示: 顯示呼叫管理總機之住戶碼; 下為撥出碼顯示, 已呼叫之住戶碼
內建15筆住戶碼記憶容量
可監看任一玄關機, 並且可驅動該玄關機之電鎖
可管制社區大門, 使社區大門玄關機呼叫住戶時, 皆僅能呼叫到管理總機
解碼:
可解出任一住戶碼
容量: 4,000戶
耗電量: DC15V-500mA
尺寸: 438寬x264深x160高mm
重量: 4 公斤
材質:
鋁合金髮線處理
PH-855VSB 樓層分配器
PH-VB8C 影像八分配器

可分配1到5戶用影像/訊號 放大分配器
電源:
DC15V
耗電量:  200mA
輸出供應1至5戶
每個VSB有6個輸出端子,一個主線入, 一個主線出
材質:
ABS塑材
安裝方式: 壁掛式
尺寸:  (L)107mm/(W)180mm/(H)48mm
重量:  0.5 kg
材數: 0.03'

可分配1到8戶用 影像 放大分配器
電源: DC15V/ 200mA
輸入(主線輸入): 1個兩線式Wafer聯接座
分歧(主線輸出): 1個兩線式Wafer聯接座
輸出: 8個兩線式Wafer聯接座
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 80X55X55 mm
PH-CSD 系統整合器


 電源供應 使用說明

PH-CSD為負責三方
(管理台/玄關機/VSB)
之通訊交換中心
電源:
DC15V輸入
每個CSD可接 4 個門口機
多種接線法
耗電量: DC15V-300mA
材質: ABS塑材
安裝方式: 壁掛式
尺寸: (L)107mm/(W)180mm/(H)48mm

電源供應 使用說明:
1.
電源輸入 對講機、分配器等器材之直流電壓必須確保 ≧ DC14
否則系統會非常不穩定。所以如有這種情況發生時,必需:

    A.
把直流電輸送線加粗
    B.
電源供應器 移到各類器材更接近的地方, 直流電會因為傳送方式異常而產生非常大的電壓降。
2. 電源供應器內建輸出短路保護裝置,如有輸出短路,必須待移除短路電路後,電源供應器 冷卻後自動恢復。
3.
電源供應器 僅可使用於室內接線箱。

PH-P7a  DC15V/1.5A電源供應器
PH-P8  DC15V/5A電源供應器

1.5安培

電源: AC100-240V 47-63HZ
輸出: DC 15V / 1.5A 輸出
安裝方式: 歐式Din Rail 壁掛式
材質: ABS塑材
尺寸: 105x55x36 mm
重量: 0.115kg
可分離式AC / DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
保險絲不必猜拆除上蓋即可更換
重量輕(115公克), 體積小(54x102x36mm).輕薄短小好存放
AC 突波保護


5.0安培



源: AC 85-264V  47- 63 HZ
輸出:
必須 ≦5A /15VDC
安裝方式: 壁掛式
/置放式
材質: 鋁合金網狀外殼

尺寸: 170X97X40 mm
重量:
0.6 kg
端子台接線方式
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護
PH-P8a DC15V/2.4A電源供應器
PH-P9 DC15V/6A電源供應器


2.4安培



電源: AC110/230V
輸出: DC 15V / 2.4A 輸出
安裝方式: 壁掛式
材質: 鋁擠外殼

尺寸: 150x82x39 mm
重量: 350g



6.0安培
應室內機電源用
電源: AC 110V
輸出: 4組DC 15V 共 6 安培 輸出
材質: 鋁合金網狀外殼
安裝方式: 壁掛式
/置放式
尺寸: 170X97X40 mm
重量: 0.6 kg

可分離式AC / DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護








所有網頁功能規範僅供參考, 詳細之功能規範請洽本公司業務人員確認
