368 系統規格及特性如下:

特性說明:
  眾經電子最新的小區•大樓•別墅群聯網管理保全對講系統,本系統為智慧型的系統,可安裝的最大容量為90個玄關機, 4000戶在同一系統內運作。同時可擴充至保全、防盜、影視對講三合一系統。我們也預留了擴充的空間,可適用於多樣化之現代化設計,構成一個穩定的系統,使住戶于安全的環境中生活

配線之要求:
1.全系統之配線為4(訊號線)+1影像線(75-5/128編)
2.室內對講機不必供電,但如有顯像器(螢幕)時,則需獨立供電給顯像器
3.如需對住戶廣播或戶對戶對講的功能時,需另加一條訊號線

368系統會因不同地區而有不同的型號名稱


功能說明:

本系統有影視對講,訊息傳送,對住戶廣播系統,戶對戶對講 及 玄關機錄影功能
1. 管理室 錄影功能: 管理台對住戶, 或管理台對玄關機訪客均可錄影及錄音,以便日後追蹤.管理台對住戶時所錄的影像為管理室; 管理室對玄關機時所錄的影像則為訪客.(選購品)
2. 戶對戶對講功能: 透過管理中心,可直接使戶對戶對講(有密話功能),也可啟動多方會談
3. 對住戶廣播功能: 管理中心可對單一住戶、對一群體住戶或全體住戶廣播(可選購管道間(樓梯間)同時廣播)
4. 支持社區大門玄關機管制, 也可支持多社區多大門玄關機之架構
5. 運用緊急供電系統供電給公設部品,緊急時依舊可通話及開門,門禁依然深嚴
6. 每戶的對講機不必耗電,但如有顯像器(螢幕)時,則需獨立供電給顯像器
7. 住戶碼由1位數到8位數均可
8. 住戶碼設於樓層分配器內,所有室內機均可相互更換。更改時不必進入住戶家中或送回工廠作業
9. 每一住戶可接約8台可視或不可視分機。也可安裝住戶的門口子機或將門鈴接入本系統
10. 可加入保全、防盜系統,於管理中心透過電腦可監看所有住戶狀態
11. 聽聲辨位的功能:有多種不同鈴聲來分辨不同之來源
12. 室內機有免提對講及拿聽筒對講功能

13. 樓層分配器(368DB)有8個輸出到住戶的輸出端子台為串接方式

14. 環保鈴聲,可針對單一住戶,一區住戶 或全體住戶播放

15. 室內機的鈴聲有八種, 住戶可自行更換為自己喜愛的音樂鈴聲

17. 訊息傳送功能: 管理中心可對任一住戶、對一群體住戶或對全體住戶發出訊息.
368C7 彩色不袗數位玄關機
368C8 彩色不袗數位玄關機+易卡通 (EM 或 Mifare)

電源: DC15~18V 由PH-P7a供電
解析度: 彩色- 480 電視線
鏡頭: 自動
CCD: 1/3" 彩色 CCD
F1.8/3.6mm,廣角 92 度
最低照度: 彩色-0.1 Lux含4個白光LED
材質: SUS304不鏽鋼
安裝方式: 埋入式
尺寸:
含預埋盒:
325x120x80mm (含埋盒)
機器本體: 325x120x60mm
材數: 0.13 才
重量: 1.5 公斤(不含預埋盒)
安裝時需有埋盒

不袗之 按鍵 + 背光 + 面板


面板材質: SUS316

電源: DC15~18V 由PH-P7a供電
解析度: 彩色- 480 電視線
鏡頭: 自動
CCD: 1/3" 彩色 CCD
F1.8/3.6mm,廣角 92 度
最低照度: 彩色-0.1 Lux含4個白光LED
材質: SUS304不鏽鋼
安裝方式: 埋入式
尺寸: 300x200x75mm (含埋盒)
材數: 0.25 才
重量: 2.9 公斤(不含預埋盒)
安裝時需有埋盒

不袗之 按鍵 + 背光 + 面板
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用

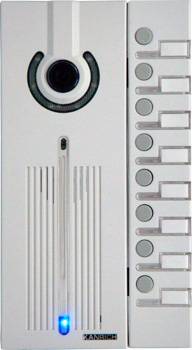

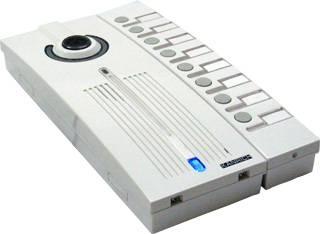

368C15 彩色塑按鍵玄關機+易卡通 (EM 或 Mifare)
368K3 擴充用8戶塑按鍵機



電源: DC15V 由PH-P7a供電
解析度:
彩色- 480 電視線
鏡頭: 自動
CCD: 1/3" 彩色 CCD
F1.8/3.6mm,廣角 92 度
最低照度: 彩色-0.1 Lux含4個白光LED
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x105x37mm

材數: 0.13 才
重量: 0.6 公斤
不需要預埋盒
含一個按鍵可當獨戶型使用或當呼叫管理員鈕
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用

1至8戶用按鍵機 (配合368C15使用)
電源:
由368C15供應, 8戶用按鍵
可加住戶名片紙
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 285x52x37mm

材數: 0.10 才
重量: 0.3 公斤
不需要預埋盒
368C5 彩色鋁按鍵玄關機 (10戶按鍵型)
368K2 擴充用20戶鋁按鍵機

1至10戶用門口CCD按鍵機
電源:
DC15V 由PH-P7a供電
解析度:
彩色- 480 電視線
鏡頭: 自動
CCD: 1/3" 彩色 CCD
F1.8/3.6mm,廣角 92 度
最低照度: 彩色-0.1 Lux含4個白光LED
材質: 鋁合金髮線處理
安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)

325x120x60mm(不含預埋盒)

材數: 0.13 才
重量: 1.5 公斤
需要預埋盒

1至20戶用按鍵機 (配合368C5使用)
電源: 由368C5供應,1 到 20 戶用按鍵
按鍵有LED背光導引
材質: 鋁合金髮線處理

安裝方式: 埋入式
尺寸:
325x120x80mm(含單埋盒)
325x120x85mm(含單明盒)

325x120x60mm(不含預埋盒)

材數: 0.13 才
重量: 1.0 公斤
需要預埋盒
368CAL / 368C11 小門口機

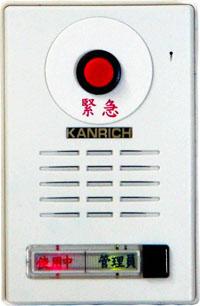

368PBC11 / 368PBCAL 公共區域 緊急對講機

368CAL
鋁合金 小門口機

368C11
ABS塑殼 小門口機



可選擇有/無CCD攝影機
可選擇鋁外機 / 塑外機 / 埋入式針孔不鏽鋼機
電源: DC15V輸入由室內機供應
耗電量: DC15V-300mA
========
368CAL:
可埋入,亦可壁掛
368C11: 為壁掛式
=========
尺寸: 240x120x60mm (368CAL)
尺寸: 128X84X34 (368C11)
========
368CAL內含易卡通接收器(EM 或 Mifare型式均可)
可儲存300張(可擴充至2,500張)易卡通之卡片
易卡通編輯方式為母卡編輯方式,方便使用
薄卡/厚卡(.18/.76cm)均可使用






368PBC11


368PBCAL
已停售




以管理台為核心: 管理台呼叫 任何一台緊急對講機, 經呼叫後 管理台 可以直接 擴音對被呼叫的緊急對講機講話, 也可以收聽到 緊急對講機 周圍的聲音. (緊急對講機不必按接聽鍵)
緊急對講機 呼叫管理台時, 管理台按 接聽鍵即可 對話.
緊急對講機 按下 緊急鍵 後, 管理台 會立即 顯示是那一台緊急對講機 正在緊急求救, 讓管理員可以立即後續處置.
按鍵說明:
緊急鍵: 按下後 管理台 會 立即出現 此台緊急對講機求救的訊息, 讓管理員可以後續處置
管理員鍵: 按下後 等待管理員接聽, 就可與 管理員對話.
燈號 說明:
使用中燈: 本燈亮起後, 表示系統 忙碌中, 但分為兩種狀況:
<1.> 有住戶正在與大門口機講話時:緊急對講機按下管理員鍵, 大門口機, 與大門口機講話的住戶將會 與新加入的緊急對講機同時管理員對話.
<2.> 有住戶正在與管理員講話時: 緊急對講機按下 管理員鍵, 原對話的住戶將會與新加入的緊急對講機同時管理員對話.
管理員燈: 電源指示燈
安裝方式:
368PBC11:
壁掛式; 材質: ABS塑材;
      尺寸:
128X84X34mm; 材數: 0.2才; 重量: 0.3公斤
368PBCAL:
可埋入,亦可壁掛,材質: 鋁合金

 尺寸: 240x120x60mm; 材數: 0.4才; 重量: 0.8 公斤

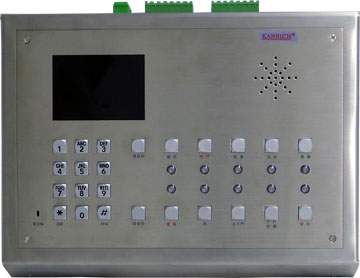

368CCa 防盜對講管理總機 (單區)
368CC 防盜對講管理總機 (1至5區)

管制功能, 除可管制住戶, 也可管制大門
內建社區大門輸入埠, 可連接社區大門
內建門狀態指示, 及系統使用指示
內建八位元七段數字顯示器兩組, 上為接收顯示: 顯示呼叫管理總機之住戶碼; 下為撥出碼顯示, 已呼叫之住戶碼
內建15筆住戶碼記憶容量
可監看任一玄關機, 並且可驅動該玄關機之電鎖
可管制社區大門, 使社區大門玄關機呼叫住戶時, 皆僅能呼叫到管理總機
內建廣播功能
, 可對全體廣播,或對一區廣播,  或對指定住戶廣播 (選購功能)
內建戶戶對講功能, 可依住戶需求,連結兩住戶對講,且不影響主線呼叫及使用 (選購功能)
內建環保鈴聲
功能,且住戶可自行停止播放

內建住戶警報迴路顯示區,各住戶3個NO迴路, 2個NC迴路, 一經觸發立即傳送至管理台
電源: DC16V 由 PH-P7a供應
解碼: 可解出任一住戶碼
容量: 500戶
耗電量: DC15V-500mA
尺寸: 270寬x 190深x 45至70高mm
材質: 不鏽鋼 髮線處理
可以安裝於管理室之管理台面上
免提對講 或是 插上電腦用的耳麥線使用均可

具五小區管制功能, 除可管制住戶, 也可管制大門
內建社區大門輸入埠, 可連接社區大門
內建門狀態指示, 及系統使用指示
內建八位元七段數字顯示器兩組, 上為接收顯示: 顯示呼叫管理總機之住戶碼; 下為撥出碼顯示, 已呼叫之住戶碼
內建15筆住戶碼記憶容量
可監看任一玄關機, 並且可驅動該玄關機之電鎖
可管制社區大門, 使社區大門玄關機呼叫住戶時, 皆僅能呼叫到管理總機
內建廣播功能
, 可對全體廣播,或對一區廣播,  或對指定住戶廣播 (選購功能)
內建戶戶對講功能, 可依住戶需求,連結兩住戶對講,且不影響主線呼叫及使用 (選購功能)
內建環保鈴聲
功能,且住戶可自行停止播放

內建住戶警報迴路顯示區,各住戶3個NO迴路, 2個NC迴路, 一經觸發立即傳送至管理台
電源:
AC100 至 230V全區
解碼: 可解出任一住戶碼
容量: 4,000戶
耗電量: DC15V-500mA
尺寸: 438寬x264深x160高mm
材質: 鋁合金髮線處理

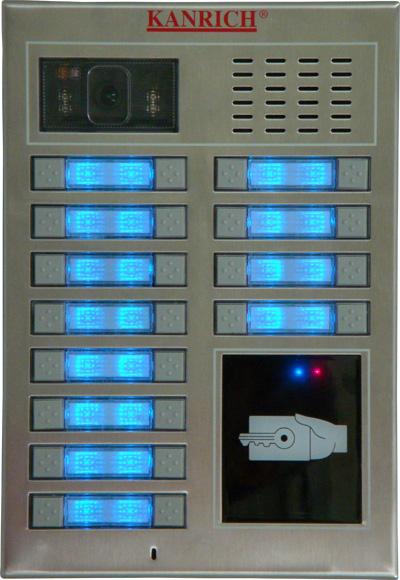

368C9 彩色不袗按鍵玄關機 (1~24戶用)
368CB 系統整合器

電源: DC15~18V 由PH-P7a供電
解析度: 彩色-480電視線
可接住戶數: 1-24 住戶
鏡頭: 自動
CCD:
1/3" 彩色 CCD
F1.8/3.6mm,廣角 92 度
最低照度: 彩色-0.1 Lux含4個白光LED
材質: SUS304不鏽鋼
尺寸: 300x200x75mm (含埋盒)
重量:
2.9 公斤(不含預埋盒)

安裝時需有埋盒

不袗之 按鍵 + 背光 + 面板
內含易卡通接收器(EM 或 Mifare型式均可)
可儲存2,500張(可擴充至10,000張)易卡通之卡片
易卡通編輯方式為遙控型,方便使用
薄卡/厚卡(.18/.76cm)均可使用

368CB為負責三方(管理台/玄關機/DB 或VSB)之通訊交換中心
電源:
DC15V輸入
每個CB皆有一個 ID
每個CB可接2個門口機
多種接線法
耗電量: DC15V-200mA
材質: ABS塑材
安裝方式: 壁掛式
尺寸: (L)107mm/(W)180mm/(H)48mm
368VSB 樓層 影像 訊號 八分配器
368DB 樓層訊號  八分配器



可分配1到8戶用影像/訊號 放大分配器
電源:
DC15V
耗電量:  待機時聲音-450mA 影像-50mA, 工作中聲音-650mA 影像-50mA
輸出供應1至8戶
每個DB有8個輸出端子,住戶碼皆儲存於DB內
智慧型儲存住戶碼

材質: ABS塑材
安裝方式: 壁掛式
尺寸:  (L)107mm/(W)180mm/(H)48mm
重量:  0.5 kg
材數: 0.03'




可分配1到8戶用訊號 放大分配器
電源: DC15V輸入
輸出供應1至8戶
每個DB有8個輸出端子,住戶碼皆儲存於DB內
智慧型儲存住戶碼
耗電量: DC15V-300mA
材質: ABS塑材
安裝方式: 壁掛式
尺寸: (L)107mm/(W)180mm/(H)48mm
重量:  0.5 kg
材數: 0.03'

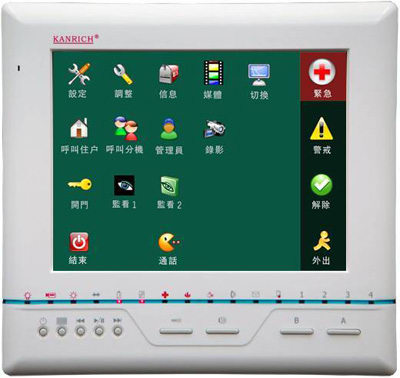

S368MmR 8吋防盜彩色觸控 含錄影模組 室內主機


gif動畫檔

國內第一台對講機結合多媒體撥放功能,包括MP3.WMA 音樂,DVD電影,數位像框 ,3種強大功能;只要將  檔案存放於SD(SDHC),插入SD,不需連接電腦,即可獨立撥放.
提供萬年曆,大型電子時鐘顯示及室內溫度
影視對講功能:
8
觸控螢幕 免持聽筒 對講影視 LED全彩室內機
電源:
DC15V
螢幕: 彩色- 8 觸控螢幕LED全彩面板; 43寬高比, 畫面不會變形
亮度: 250流明(nit or cd/m2) (LED背光),彩色更鮮艷,更飽和

解析度:
800RGB(W) x 600(H) dot
有效面積:
162(W) x 121.5(H) mm
彩色配置: R.G.B.
視角: :50;:65;/:65
呼叫鈴聲: 數位和絃鈴聲,內建8,可自行更改選定
有留言指示功能
耗電量: 待機 260mA. 操作中650mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路
材質: ABS塑材
安裝方式: 壁掛式
接線: 數位4訊號線+1影像線+1廣播用+2 電源線
尺寸: 212/201/40mm
包裝: 0.18
重量: 1.0 kg

安保防盜功能:
輸入: 324小時警戒及2個防盜監控 迴路(5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料

錄影模組:
Video recorded with a device that is compatible with MPEG-4.(Linux
格式)
解析度: 640*480  30FPS(每秒30個畫面)
SD
記憶卡: SDHC, 4GB , 最大可用16GB (SD卡需使用 創見 class 6以上之規格)
系統: PAL or NTSC
語言: 繁體中文/ 簡體中文 / 英文

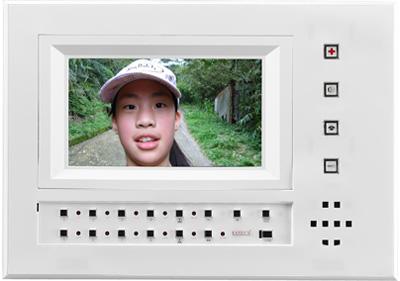

S368Mf 7吋防盜彩色 室內主機
S368Mi 4吋防盜彩色 室內主機

影視對講功能:
7吋免持聽筒對講影視室內機
電源
: DC15V
螢幕
: 最新廣視角 彩色7"液晶面板(16比9)
解析度
: 1440H X 234V dot
有效區域:
154.08(W)x86.58(H)(mm)
視角:
上:30度; 下:60度;左/右:60度
呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 200mA. 操作中550mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS烤漆面材+ABS塑材邊框
安裝方式: 埋入式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸:
220/320/3 mm
包裝: 0.6

重量: 1.0 kg
安裝時需有埋盒
預埋盒尺寸: 220/310/50 mm

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料








影視對講功能:
4吋免持聽筒對講影視室內機
電源
: DC15V
螢幕
: 最新廣視角 彩色4"液晶面板
解析度
: 960HX234V dot
有效區域: 82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度

呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 100mA. 操作中450mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸: 170/130/35 mm
包裝: 0.3

重量: 0.5 kg

側蓋有三種顏色供選擇

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料

S368Mb  3.5吋防盜彩色 室內主機
S368Me 4吋防盜彩色 室內主機



影視對講功能:
3.5吋免持聽筒對講影視室內機
電源
: DC15V
螢幕
: 彩色- 3.5"TFT LCD面板
解析度
: 480(H)*234(V) dot
視角: 上:30度;下:60度;左/右:60度

呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 100mA. 操作中350mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸:
130/280/45 mm
包裝: 0.4

重量: 1.1 kg

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料


影視對講功能:
4吋免持聽筒對講影視室內機
電源
: DC15V
螢幕
: 彩色- 4"TFT LCD面板
解析度
: 480HX234V dot
有效區域: 82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度

呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 200mA. 操作中450mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸:
190/260/45 mm
包裝: 0.4

重量: 0.7 kg

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料

368Mb  3.5吋彩色 室內
PH-NP 不袗名牌板

3.5吋免持聽筒對講影視室內機
電源
: DC15V
螢幕
: 彩色- 3.5"TFT LCD面板
解析度
: 480(H)*234(V) dot
視角: 上:30度;下:60度;左/右:60度

呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 100mA. 操作中350mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸:
130/205/45 mm
包裝: 0.4

重量: 0.7 kg

可加掛於各式玄關機旁
住戶住址及住戶代碼可書寫於此讓訪客一目了然的呼叫到住戶
尺寸與368C7相同
尺寸: 325x120x15mm
材質: SUS304不鏽鋼
安裝方式: 壁掛式



S368Mg 純對講防盜 室內主機
S368Ma 4吋防盜彩色 聽筒 室內主機

免持聽筒對講室內機
電源: DC15V

呼叫鈴聲: 數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能
耗電量:
待機200mA.操作中450mA.
接線:
數位4訊號線+1廣播用+2電源線+不需另外保全線

對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式
尺寸: 210X95X40 mm

包裝: 0.2

重量: 0.5 kg

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料



影視對講功能:
4吋影視對講室內機
電源
: DC15V
螢幕
: 彩色- 4"TFT LCD面板
解析度
: 960HX234V dot
有效區域: 82.1(W)x61.8(H)mm
視角: 上:30度;下:60度;左/右:60度

呼叫鈴聲:
數位和絃鈴聲,內建8首,可自行更改選定
有留言指示功能

耗電量:
待機 100mA. 操作中450mA
通信介面: 影像- 75Ω 1.0 Vpp
對講: 單線式R-T雙工傳輸線路
防盜: 兩線式T-R雙工傳輸線路

材質: ABS塑材
安裝方式: 壁掛式

接線:
數位4訊號線+1影像線+1廣播用+2 電源線
尺寸:
190/260/45 mm
包裝: 0.4

重量: 0.7 kg

安保防盜功能:
輸入: 3個24小時警戒及2個防盜監控 迴路(共5個迴路)
密碼: 密碼解除警戒
警戒/解除方式: 延遲/立即警戒; 密碼/立即關機
各住戶防盜訊號立即傳送至管理台
有聯防功能:
同一戶裝兩台室內機以上時,祇要解除一台,全部的室內機會同步動作
同一戶裝兩台室內機以上時, 所有的輸入迴路祇要接到最近的一台室內機即可被系統控制
系統一被觸動所有室內機皆有警報聲,同時也會傳至管理台
管理台可記億最後15個住戶的資料

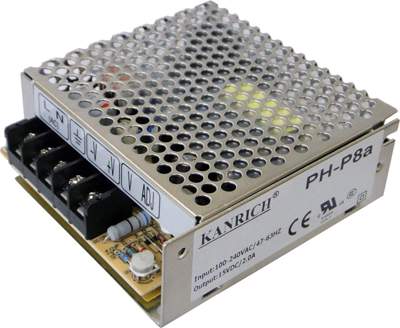

PH-P8  DC15V/5A電源供應器
PH-P9 DC15V/6A電源供應器



5.0安培

源: AC 85-264V  47- 63 HZ
輸出:
必須 ≦5A /15VDC
安裝方式: 壁掛式
/置放式
材質: 鋁合金網狀外殼

尺寸: 170X97X40 mm
重量:
0.6 kg
端子台接線方式
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護


6.0安培
供應室內機電源用
電源: AC 110V
輸出: 4組DC 15V 共 6 安培 輸出
材質: 鋁合金網狀外殼
安裝方式: 壁掛式
尺寸: 170X97X40 mm
重量: 0.6 kg
可分離式AC / DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
AC 突波保護



PH-P7a DC15V/1.5A電源供應器
PH-P8a DC15V/2.4A電源供應器


1.5安培





電源: AC100-240V 47-63HZ
輸出: DC 15V / 1.5A 輸出
安裝方式: 歐式Din Rail 壁掛式
材質: ABS塑材

尺寸: 105x55x36 mm
重量: 0.115kg
可分離式AC / DC 聯接線端子台
LED燈(輸出指示)不亮即為保險絲斷或無電源
保險絲不必猜拆除上蓋即可更換
重量輕(115公克), 體積小(54x102x36mm).輕薄短小好存放
AC 突波保護

2.5安培


電源: AC110/230V
輸出: DC 15V / 2.4A 輸出
安裝方式: 壁掛式
材質: 鋁擠外殼

尺寸: 150x82x39 mm
重量: 350g

368DT 對講系統轉入電話系統控制盒
VB04C 影像六分配器

電源: DC 12V / 100mA
安裝方式: 歐式Din Rail 壁掛式
材質: ABS塑材

尺寸: 107x156x50 mm
重量: 0.2kg
368DT與對講系統接通後,當有訪客(玄關機門口子機均可)呼叫住戶時,住戶的室內機啟動,電話也會同時響鈴,此時可由室內機 或 電話機接聽,另一個沒被使用的設備即刻停止響鈴. 如用電話機接聽時除了對講外,也可開電鎖.
同時 電話機與訪客對話時,如有電話打進來時, 電話機 會有 提示音. 此時與訪客斷線後, 電話機會自動響鈴, 電話機接起即與外線通話.


小空間可以使用
一個主線影像 輸入
一個主線影像 輸出
6 個影像分配 輸出
影像強度調整範圍 47 to 100 歐姆
電源輸入:
直流12~16V
耗電量: operating 100mA
尺寸: 35寬x26長x6高 mm

包裝: 0.01 cubic ft
重量: 0.1 kg



368PD 外接電話撥號模組
電源供應 使用說明

住戶外出時, 可設定外出模式, 有訪客時系統就會自動撥出電話與預設的受話人直接對話
電源:
DC15V/ 200mA
功能: 運用市話或行動電話搭配本模組使用, 當訪客來訪,透過玄關機或小門口機呼叫室內機時,自動撥打預設的電話號碼(市話或手機)來與訪客對談
輸入: 家用電話線
輸出: 可預設4組電話號碼(市話或手機)
材質: ABS塑材
安裝方式: 壁掛式

尺寸: 107X156X50mm
電源供應 使用說明:
1.
電源輸入 對講機、分配器等器材之直流電壓必須確保 ≧ DC14V,否則系統會非常不穩定。所以如有這種情況發生時,必需:
    A.
把直流電輸送線加粗
    B.
電源供應器 移到各類器材更接近的地方, 直流電會因為傳送方式異常而產生非常大的電壓降。
2. 電源供應器內建輸出短路保護裝置,如有輸出短路,必須待移除短路電路後,電源供應器 冷卻後自動恢復。
3.
電源供應器 僅可使用於室內接線箱。
PH-VB8C 影像八分配器



可分配1到8戶用 影像 放大分配器
電源: DC15V/ 200mA
輸入(主線輸入): 1個兩線式Wafer聯接座
分歧(主線輸出): 1個兩線式Wafer聯接座
輸出: 8個兩線式Wafer聯接座
材質: ABS塑材
安裝方式: 壁掛式
尺寸: 80X55X55 mm



所有網頁功能規範僅供參考, 詳細之功能規範請洽本公司業務人員確認
